LAUDA【Viscothermostat】 動粘度測定用精密恒温槽
◆動粘度測定に要求される高度な温度制御環境を実現
医薬品や機能性材料の高分子溶液、オイルや燃料といった液体サンプルの動粘度を高い再現性で精度よく測定するためのキャピラリー式粘度管を用いた流下時間計測法においては、高精度かつ安定的に温度制御された恒温水槽が必要不可欠です。LAUDA社製の動粘度測定用恒温槽シリーズは、高精度な槽内の温度調節安定性や温度分布均一性といった環境を実現し、再現性の高い測定結果へ抜群に貢献します。
◆様々な条件で精密温度制御を実現してきた多くの実績
LAUDA社製の動粘度測定用恒温槽は各種国際規格や国内規格が要求する測定温度範囲と温度調節精度に極めて高いレベルで応え、国内国外問わず数多くの品質管理の現場で求められる信頼性の高い測定結果に貢献してきました。また国内ではその実績を応用し電子デバイスや温度センサーのキャリブレーションといった他の産業用途でも広く活用され、その温度制御性能は高く評価支持されています。
ラインナップ・型番
| 運転温度範囲 | ℃ | 15…90 |
|---|---|---|
| 温度設定分解能 | ℃ | 0.01 |
| 温度表示分解能 | ℃ | 0.01 |
| 温度制御安定性 | K | ± 0.01（PID制御方式） |
| 安全等級 | Class Ⅰ NFL（非引火性液体に適合） | |
| 循環ポンプ形式 | プレッシャーポンプ（6段階出力調節可能） 内部水槽循環専用のため外部循環はできません。 | |
| ヒーター容量 | kW | 1.0 |
| 冷却方式 | ペルチェ素子 | |
| 水槽材質 | ポリカーボネート | |
| 槽容量 | L | 10 |
| 槽開口部寸法 | mm | W:188 * D:128 |
| 槽深さ | mm | 330 |
| 槽有効深さ | mm | 285 |
| バスエッジまでの高さ | mm | 350 |
| 保護等級 | IP21 | |
| 本体外寸法 | mm | W:206 * D:415 * H:530 |
| 乾燥重量 | kg | 17.0 |
| 標準装備インターフェース | USB Type-Mini B | |
| 標準付属品 | 専用カバープレート （自動測定スタンド1台、マニュアル測定1本掛仕様） | |
| 別売カバープレート | — | |
| 電源仕様 | AC100V; 50/60Hz(消費電力:1.1kW) その他電源仕様はお問い合わせください。 |
[別売アクセサリ]
機能拡張インターフェース（Pt100温度センサー接続、アナログ入出力、接点入出力、RS232/485通信、Ethernet通信、Profibus)、外部温度センサー など
| 運転温度範囲 | ℃ | 30…100 |
|---|---|---|
| ― 冷却水併用時 | ℃ | 20…100 ※最低制御温度は水温に依存します。 |
| 温度設定分解能 | ℃ | 0.01 |
| 温度表示分解能 | ℃ | 0.01 |
| 温度制御安定性 | K | ± 0.01（PID制御方式） |
| 安全等級 | Class Ⅰ NFL（非引火性液体に適合） | |
| ヒーター容量 | kW | 1.0 |
| 循環ポンプ形式 | プレッシャーポンプ（6段階出力調節可能） | |
| 循環ポンプ最大吐出圧 | bar | 0.55 |
| 循環ポンプ最大吐出流量 | L/min | 22 |
| 外部循環ポンプ接続仕様 | 外形φ13mmホースニップル | |
| 水槽材質 | ポリカーボネート | |
| 槽容量 | L | 15 |
| 槽開口部寸法 | mm | W:275 * D:130 |
| 槽深さ | mm | 310 |
| 槽有効深さ | mm | 290 |
| バスエッジまでの高さ | mm | 356 |
| 保護等級 | IP21 | |
| 本体外寸法 | mm | W:428 * D:148 * H:532 |
| 乾燥重量 | kg | 6.4 |
| 標準装備インターフェース | USB Type-Mini B | |
| 標準付属品 | カバープレート（自動測定スタンド2台掛仕様） | |
| 別売カバープレート | ・自動測定スタンド1台+マニュアル測定1本掛仕様 ・マニュアル測定3本掛仕様 | |
| 電源仕様 | AC100V; 50/60Hz(消費電力:1.1kW) |
[別売アクセサリ]
機能拡張インターフェース（Pt100温度センサー接続、アナログ入出力、接点入出力、RS232/485通信、Ethernet通信、Profibus)、外部温度センサー、専用カバープレート各種 など
| 運転温度範囲 | ℃ | 30…105 |
|---|---|---|
| ― 冷却水併用時 | ℃ | 20…105 ※最低制御温度は水温に依存します。 |
| ― 外部冷却器併用時 | ℃ | 0…105 |
| 温度設定分解能 | ℃ | 0.01 |
| 温度表示分解能 | ℃ | 0.01 |
| 温度制御安定性 | K | ± 0.01（PID制御方式） |
| 安全等級 | Class Ⅲ FL（引火性/非引火性液体に適合） | |
| ヒーター容量 | kW | 1.0 |
| 循環ポンプ形式 | プレッシャーポンプ（6段階出力調節可能） | |
| 循環ポンプ最大吐出圧 | bar | 0.55 |
| 循環ポンプ最大吐出流量 | L/min | 22 |
| 外部循環ポンプ接続仕様 | 外形φ13mmホースニップル | |
| 水槽材質 | 透明ガラス（寸胴型） | |
| 槽容量 | L | 18.5 |
| 槽開口部寸法 | mm | φ290 |
| 槽深さ | mm | 320 |
| 槽有効深さ | mm | 285 |
| バスエッジまでの高さ | mm | 330 |
| 保護等級 | IP21 | |
| 本体外寸法 | mm | φ310 * H:510 |
| 乾燥重量 | kg | 9.0 |
| 標準装備インターフェース | USB Type-Mini B | |
| 標準付属品 | カバープレート（マニュアル測定5本掛仕様） | |
| 別売カバープレート | 自動測定スタンド1台+マニュアル測定1本掛仕様 | |
| 電源仕様 | AC100V; 50/60Hz(消費電力:1.1kW) |
[別売アクセサリ]
機能拡張インターフェース（Pt100温度センサー接続、アナログ入出力、接点入出力、RS232/485通信、Ethernet通信、Profibus)、外部温度センサー、専用カバープレート各種 など
| 運転温度範囲 | ℃ | 30…105 |
|---|---|---|
| ― 冷却水併用時 | ℃ | 20…105 ※最低制御温度は水温に依存します。 |
| ― 外部冷却器併用時 | ℃ | 0…105 |
| 温度設定分解能 | ℃ | 0.01 |
| 温度表示分解能 | ℃ | 0.01 |
| 温度制御安定性 | K | ± 0.01（PID制御方式） |
| 安全等級 | Class Ⅲ FL（引火性/非引火性液体に適合） | |
| ヒーター容量 | kW | 1.0 |
| 循環ポンプ形式 | プレッシャーポンプ（6段階出力調節可能） | |
| 循環ポンプ最大吐出圧 | bar | 0.55 |
| 循環ポンプ最大吐出流量 | L/min | 22 |
| 外部循環ポンプ接続仕様 | 外形φ13mmホースニップル | |
| 水槽材質 | ガラス製透視窓付きSUS製断熱水槽 | |
| 槽容量 | L | 19 |
| 槽開口部寸法 | mm | W:257 * D:145 |
| 槽深さ | mm | 320 |
| 槽有効深さ | mm | 285 |
| バスエッジまでの高さ | mm | 330 |
| 透視窓寸法 | W:152 * D:230（前後両面） | |
| 保護等級 | IP21 | |
| 本体外寸法 | mm | W:532 * D:217 * H:552 |
| 乾燥重量 | kg | 22.0 |
| 標準装備インターフェース | USB Type-Mini B | |
| 標準付属品 | カバープレート（自動測定スタンド2台掛仕様） | |
| 別売カバープレート | ・自動測定スタンド1台+マニュアル測定1本掛仕様 ・マニュアル測定4本掛仕様 | |
| 電源仕様 | AC100V; 50/60Hz(消費電力:1.1kW) |
[別売アクセサリ]
機能拡張インターフェース（Pt100温度センサー接続、アナログ入出力、接点入出力、RS232/485通信、Ethernet通信、Profibus)、外部温度センサー、専用カバープレート各種 など
| 運転温度範囲 | ℃ | 30…105 |
|---|---|---|
| ― 冷却水併用時 | ℃ | 20…105 ※最低制御温度は水温に依存します。 |
| ― 外部冷却器併用時 | ℃ | 0…105 |
| 温度設定分解能 | ℃ | 0.01 |
| 温度表示分解能 | ℃ | 0.01 |
| 温度制御安定性 | K | ± 0.01（PID制御方式） |
| 安全等級 | Class Ⅲ FL（引火性/非引火性液体に適合） | |
| ヒーター容量 | kW | 1.0 |
| 循環ポンプ形式 | プレッシャーポンプ（6段階出力調節可能） | |
| 循環ポンプ最大吐出圧 | bar | 0.55 |
| 循環ポンプ最大吐出流量 | L/min | 22 |
| 外部循環ポンプ接続仕様 | 外形φ13mmホースニップル | |
| 水槽材質 | ガラス製透視窓付きSUS製断熱水槽 | |
| 槽容量 | L | 27 |
| 槽開口部寸法 | mm | W:434 * D:145 |
| 槽深さ | mm | 320 |
| 槽有効深さ | mm | 285 |
| バスエッジまでの高さ | mm | 330 |
| 透視窓寸法 | W:329 * D:233（前後両面） | |
| 保護等級 | IP21 | |
| 本体外寸法 | mm | W:708 * D:217 * H:552 |
| 乾燥重量 | kg | 28.0 |
| 標準装備インターフェース | USB Type-Mini B | |
| 標準付属品 | カバープレート（自動測定スタンド4台掛仕様） | |
| 別売カバープレート | ・自動測定スタンド2台+マニュアル測定4本掛仕様 ・マニュアル測定7本掛仕様 | |
| 電源仕様 | AC100V; 50/60Hz(消費電力:1.1kW) |
[別売アクセサリ]
機能拡張インターフェース（Pt100温度センサー接続、アナログ入出力、接点入出力、RS232/485通信、Ethernet通信、Profibus)、外部温度センサー、専用カバープレート各種 など
| 運転温度範囲 | ℃ | 30…230 |
|---|---|---|
| ― 冷却水併用時 | ℃ | 20…230 ※最低制御温度は 水温に依存します。 |
| ― 外部冷却器併用時 | ℃ | 0…230 |
| 温度設定分解能 | ℃ | 0.01 |
| 温度表示分解能 | ℃ | 0.1/0.01/0.001（変更可能） |
| 温度制御安定性 | K | ± 0.01（PID制御方式） |
| 安全等級 | Class Ⅲ FL （引火性/非引火性液体に適合） | |
| ヒーター容量 | kW | 1.4 |
| 循環ポンプ形式 | バリオフレックスポンプ （8段階出力調節可能） | |
| 循環ポンプ最大吐出圧 | bar | 0.8 |
| 循環ポンプ最大吐出流量 | L/min | 25 |
| 外部循環ポンプ接続仕様 | M16×1 or 外形φ13mmホースニップル | |
| 水槽材質 | ガラス製透視窓付き SUS製断熱水槽 | |
| 槽容量 | L | 15 |
| 槽開口部寸法 | mm | W:230 * D:135 |
| 槽深さ | mm | H:320 |
| 槽有効深さ | mm | 285 |
| バスエッジまでの高さ | mm | 390 |
| 透視窓寸法 | W:149 * D:230（前後両面） | |
| 保護等級 | IP21 | |
| 本体外寸法 | mm | W:506 * D:282 * H:646 |
| 乾燥重量 | kg | 26.0 |
| 標準装備インターフェース | Pt100温度センサー信号 入力用ソケット(LEMO), シリアルインターフェース(RS232/485) | |
| 標準付属品 | 外部循環先接続用SUS製ニップル（外径φ13mm） 冷却水接続用SUS製ニップル （外径φ11mm） ※カバープレートは 標準付属しておりません。 | |
| 別売カバープレート | ・自動測定スタンド2台掛仕様 ・自動測定スタンド1台 +マニュアル測定2本掛仕様 ・マニュアル測定3本掛仕様 | |
| 電源仕様 | AC100V; 50/60Hz(消費電力:1.4kW) その他電源仕様は お問い合わせください。 |
[別売アクセサリ]
機能拡張インターフェース
（アナログ入出力、接点入出力、Ethernet、Profibus)、
外部温度センサー、循環槽液各種 など
| 運転温度範囲 | ℃ | 30…100 |
|---|---|---|
| ― 冷却水併用時 | ℃ | 20…100 ※最低制御温度は 水温に依存します。 |
| ― 外部冷却器併用時 | ℃ | -60…100 |
| 温度設定分解能 | ℃ | 0.01 |
| 温度表示分解能 | ℃ | 0.1/0.01/0.001（変更可能） |
| 温度制御安定性 | K | ± 0.01（PID制御方式） |
| 安全等級 | Class Ⅲ FL （引火性/非引火性液体に適合） | |
| ヒーター容量 | kW | 1.4 |
| 循環ポンプ形式 | バリオフレックスポンプ （8段階出力調節可能） | |
| 循環ポンプ最大吐出圧 | bar | 0.8 |
| 循環ポンプ最大吐出流量 | L/min | 25 |
| 外部循環ポンプ接続仕様 | M16×1 or 外形φ13mmホースニップル | |
| 水槽材質 | ガラス製透視窓付き SUS製断熱水槽 | |
| 槽容量 | L | 15 |
| 槽開口部寸法 | mm | W:230 * D:135 |
| 槽深さ | mm | H:320 |
| 槽有効深さ | mm | 285 |
| バスエッジまでの高さ | mm | 390 |
| 透視窓寸法 | W:149 * D:230（前後両面） | |
| 保護等級 | IP21 | |
| 本体外寸法 | mm | W:506 * D:282 * H:646 |
| 乾燥重量 | kg | 28.0 |
| 標準装備インターフェース | Pt100温度センサー信号 入力用ソケット(LEMO), シリアルインターフェース(RS232/485) | |
| 標準付属品 | 外部循環先接続用SUS製ニップル （外径φ13mm） 冷却水接続用SUS製ニップル （外径φ11mm） ※カバープレートは標準 付属しておりません。 | |
| 別売カバープレート | ・自動測定スタンド2台掛仕様 ・自動測定スタンド1台 +マニュアル測定2本掛仕様 ・マニュアル測定3本掛仕様 | |
| 電源仕様 | AC100V; 50/60Hz(消費電力:1.4kW) その他電源仕様は お問い合わせください。 |
[別売アクセサリ]
機能拡張インターフェース
（アナログ入出力、接点入出力、Ethernet、Profibus)、
外部温度センサー、循環槽液各種、専用カバープレート各種 など
| 運転温度範囲 | ℃ | 30…230 |
|---|---|---|
| ― 冷却水併用時 | ℃ | 20…230 ※最低制御温度は 水温に依存します。 |
| ― 外部冷却器併用時 | ℃ | 0…230 |
| 温度設定分解能 | ℃ | 0.01 |
| 温度表示分解能 | ℃ | 0.1/0.01/0.001（変更可能） |
| 温度制御安定性 | K | ± 0.01（PID制御方式） |
| 安全等級 | Class Ⅲ FL （引火性/非引火性液体に適合） | |
| ヒーター容量 | kW | 1.4（AC100V） 2.8（AC200V） |
| 循環ポンプ形式 | バリオフレックスポンプ （8段階出力調節可能） | |
| 循環ポンプ最大吐出圧 | bar | 0.8 |
| 循環ポンプ最大吐出流量 | L/min | 25 |
| 外部循環ポンプ接続仕様 | M16×1 or 外形φ13mmホースニップル | |
| 水槽材質 | ガラス製透視窓付き SUS製断熱水槽 | |
| 槽容量 | L | 24 |
| 槽開口部寸法 | mm | W:405 * D:135 |
| 槽深さ | mm | H:320 |
| 槽有効深さ | mm | 285 |
| バスエッジまでの高さ | mm | 390 |
| 透視窓寸法 | W:326 * D:230（前後両面） | |
| 保護等級 | IP21 | |
| 本体外寸法 | mm | W:740 * D:282 * H:646 |
| 乾燥重量 | kg | 36.0 |
| 標準装備インターフェース | Pt100温度センサー信号 入力用ソケット(LEMO), シリアルインターフェース(RS232/485) | |
| 標準付属品 | 外部循環先接続用SUS製ニップル （外径φ13mm） 冷却水接続用SUS製ニップル （外径φ11mm） ※カバープレートは標準 付属しておりません。 | |
| 別売カバープレート | ・自動測定スタンド4台掛仕様 ・自動測定スタンド1台 +マニュアル測定3本掛仕様 ・マニュアル測定5本掛仕様 ・マニュアル測定7本掛仕様 | |
| 電源仕様 | AC100V; 50/60Hz(消費電力:1.4kW) AC200V; 50/60Hz(消費電力:2.9kW) |
[別売アクセサリ]
機能拡張インターフェース
（アナログ入出力、接点入出力、Ethernet、Profibus)、
外部温度センサー、循環槽液各種、専用カバープレート各種 など
| 運転温度範囲 | ℃ | 30…100 |
|---|---|---|
| ― 冷却水併用時 | ℃ | 20…100 ※最低制御温度は 水温に依存します。 |
| ― 外部冷却器併用時 | ℃ | -60…100 |
| 温度設定分解能 | ℃ | 0.01 |
| 温度表示分解能 | ℃ | 0.1/0.01/0.001（変更可能） |
| 温度制御安定性 | K | ± 0.01（PID制御方式） |
| 安全等級 | Class Ⅲ FL （引火性/非引火性液体に適合） | |
| ヒーター容量 | kW | 1.4（AC100V） 2.8（AC200V） |
| 循環ポンプ形式 | バリオフレックスポンプ （8段階出力調節可能） | |
| 循環ポンプ最大吐出圧 | bar | 0.8 |
| 循環ポンプ最大吐出流量 | L/min | 25 |
| 外部循環ポンプ接続仕様 | M16×1 or 外形φ13mmホースニップル | |
| 水槽材質 | ガラス製透視窓付き SUS製断熱水槽 | |
| 槽容量 | L | 24 |
| 槽開口部寸法 | mm | W:405 * D:135 |
| 槽深さ | mm | H:320 |
| 槽有効深さ | mm | 285 |
| バスエッジまでの高さ | mm | 390 |
| 透視窓寸法 | W:326 * D:230（前後両面） | |
| 保護等級 | IP21 | |
| 本体外寸法 | mm | W:740 * D:282 * H:646 |
| 乾燥重量 | kg | 39.0 |
| 標準装備インターフェース | Pt100温度センサー信号 入力用ソケット(LEMO), シリアルインターフェース(RS232/485) | |
| 標準付属品 | 外部循環先接続用SUS製ニップル （外径φ13mm） 冷却水接続用SUS製ニップル （外径φ11mm） ※カバープレートは標準 付属しておりません。 | |
| 別売カバープレート | ・自動測定スタンド4台掛仕様 ・自動測定スタンド1台+マニュアル測定3本掛仕様 ・マニュアル測定5本掛仕様 ・マニュアル測定7本掛仕様 | |
| 電源仕様 | AC100V; 50/60Hz(消費電力:1.4kW) AC200V; 50/60Hz(消費電力:2.9kW) |
[別売アクセサリ]
機能拡張インターフェース
（アナログ入出力、接点入出力、Ethernet、Profibus)、
外部温度センサー、循環槽液各種、専用カバープレート各種 など
| 運転温度範囲 | ℃ | 30…230 |
|---|---|---|
| ― 冷却水併用時 | ℃ | 20…230 ※最低制御温度は 水温に依存します。 |
| ― 外部冷却器併用時 | ℃ | 0…230 |
| 温度設定分解能 | ℃ | 0.01 |
| 温度表示分解能 | ℃ | 0.1/0.01/0.001（変更可能） |
| 温度制御安定性 | K | ± 0.01（PID制御方式） |
| 安全等級 | Class Ⅲ FL （引火性/非引火性液体に適合） | |
| ヒーター容量 | kW | 2.8 |
| 循環ポンプ形式 | バリオフレックスポンプ （8段階出力調節可能） | |
| 循環ポンプ最大吐出圧 | bar | 0.8 |
| 循環ポンプ最大吐出流量 | L/min | 25 |
| 外部循環ポンプ接続仕様 | M16×1 or 外形φ13mmホースニップル | |
| 水槽材質 | ガラス製透視窓付き SUS製断熱水槽 | |
| 槽容量 | L | 36 |
| 槽開口部寸法 | mm | W:585 * D:135 |
| 槽深さ | mm | H:320 |
| 槽有効深さ | mm | 285 |
| バスエッジまでの高さ | mm | 390 |
| 透視窓寸法 | W:506 * D:230（前後両面） | |
| 保護等級 | IP21 | |
| 本体外寸法 | mm | W:1040 * D:282 * H:646 |
| 乾燥重量 | kg | 44.0 |
| 標準装備インターフェース | Pt100温度センサー信号 入力用ソケット(LEMO), シリアルインターフェース(RS232/485) | |
| 標準付属品 | 外部循環先接続用SUS製ニップル （外径φ13mm） 冷却水接続用SUS製ニップル （外径φ11mm） ※カバープレートは標準 付属しておりません。 | |
| 別売カバープレート | ・自動測定スタンド6台掛仕様 ・マニュアル測定9本掛仕様 | |
| 電源仕様 | AC200V; 50/60Hz(消費電力:2.9kW) |
[別売アクセサリ]
機能拡張インターフェース
（アナログ入出力、接点入出力、Ethernet、Profibus)、
外部温度センサー、循環槽液各種、専用カバープレート各種 など
【特徴】
◆ 直観的操作で自動的に高制御運転を実現するスマートコントローラー
設定温度の入力や循環ポンプ出力の変更などはシンプルなメニュー構成とソフトキーによる直観的操作で完了し、コントローラー独自のPID制御プログラムによりあとは自動的に高精度な槽内温度調節を行います。容量の大きな水槽モデルでは外部温度センサーを併用することにより、標準機能で槽内の任意点を直接フィードバック制御することも可能です。
◆ 様々な形状の水槽を組み合わせた製品ラインアップ

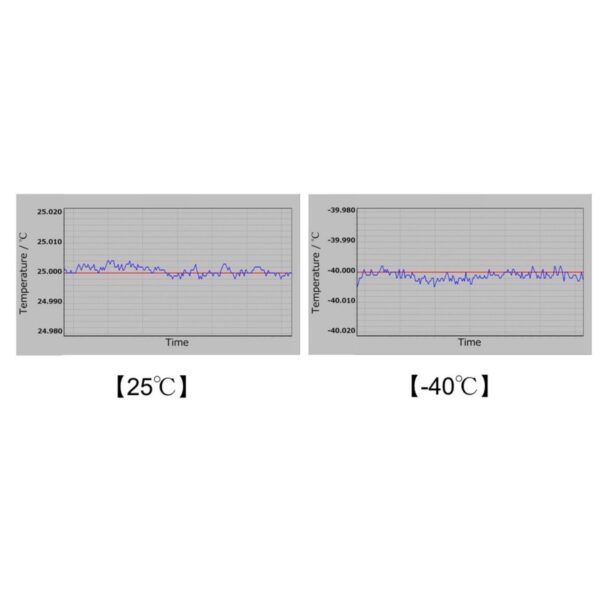

内壁に突起がなく効率的に槽内循環が行える透視型の水槽や、独自のオーバーフロー型循環構造を有する特殊水槽を組み合わせたいずれの製品ラインアップにおいても、極めて高精度かつ安定的に調節された温度環境を実現。加熱機能のみの製品も同社の各種高性能チラーを外部冷却用として併用することによりマイナス環境の特殊測定条件にもパワフルかつ精密な運転で柔軟に対応します。
◆ LAUDA社製動粘度測定装置とのフレキシブルなコラボレーション
各製品にはストップウォッチによる手動測定用ガラス製粘度管を槽内にホールドするアタッチメントや、同社製品の自動測定装置を併用するための専用バスカバーをご用意しています。温度制御条件と測定チャネル数に応じた容量で恒温槽をお選びいただき、同じくLAUDA社製の動粘度自動測定装置を組み合わせることにより、オールインワインの動粘度測定システムを構築することができます。
主要産業
- 自動車
- バイオ医薬品・バイオ技術
- 化学
- 化粧品・パーソナルケア
- エレクトロニクス
- エネルギー
- 食品・飲料
- 石油・ガス
- 医薬品
- ポリマー、プラスチック、ゴム
Brand
LAUDA社–ドイツで1956年に創業し、現在では世界9か国に12拠点に展開している恒温槽のマーケットリーダーです。LAUDA社の製品の品揃えは幅広く、基礎的なラボラトリー用途から高精度な品質管理、パワフルな加熱冷却能力を要求される生産プロセスまで液体温度調節分野の多くを網羅しております。特に自動車、化学/製薬、半導体、実験室/医療業界の分野で信頼できるパートナーとして、高品質な製品を提供するだけでなく、製品アドバイスを含めたサポート体制についても世界最高を目指します。
