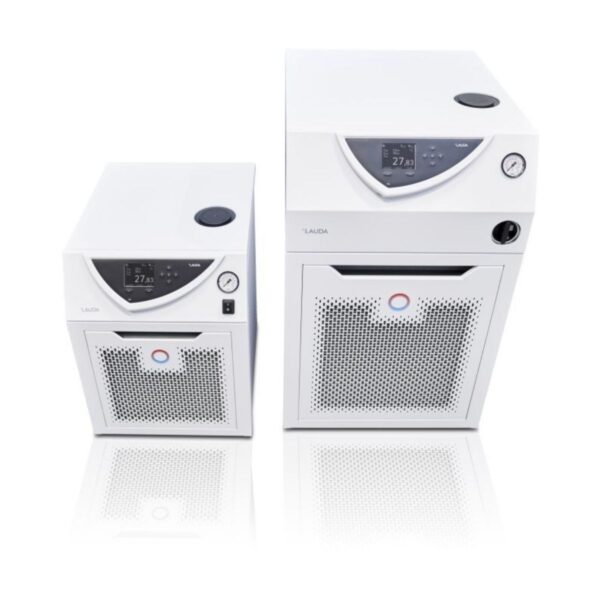

LAUDA【バリオクールシリーズ】プロフェッショナル用途向けサーキュレーション恒温チラー
◆ 強力な循環・冷却能力と高い温度制御安定性をコンパクトなサイズで実現
LAUDAバリオクールシリーズはラボラトリー用途のみならず生産プロセスや温度依存性能評価などの試験検査プロセスの要求にも幅広く対応するプロフェッショナル用途向けチラーシリーズです。冷却能力は最大10kWと大型機クラスでありながらコンパクトなサイズで設置の自由度が広がります。全てのモデルにヒーターが標準搭載され最高80℃までの加熱操作が可能でコンパクトで高出力、高精度のプロセス制御用恒温槽としても様々なアプリケーションで能力を存分に発揮します。循環能力をさらに強化するハイパワーポンプも用意しています（工場出荷時オプション）。
◆ 冷却能力に応じたワイドバリエーション
ラボラトリーでの少量反応容器、コンデンサーなどの冷却に適した小型モデルからパイロットスケール、大容量ジャケット容器の温度調節にも十分対応できる大型モデルまで計種類の冷却能力ラインナップ。冷凍機コンプレッサーの冷却には一般的な空冷方式に加えて水冷方式を全モデルにご用意。設置場所の静粛性と雰囲気温度上昇をより一層効果的に抑えます。
ラインナップ・型番
| 運転温度範囲 | ℃ | -20…80 | |
|---|---|---|---|
| 推奨周囲換気空間 （前/後/左/右） | cm | 20 / 20 / 20 / 20 | |
| 温度設定分解能 | ℃ | 0.01 | |
| 温度表示分解能 | ℃ | 0.01 | |
| 温度制御安定性 | K | ± 0.05（外部循環先の負荷 により変動します） | |
| 安全クラス | Class Ⅰ FL （非引火性液体のみに適合） | ||
| ヒーター容量 | kW | 1.7 | |
| 冷却能力 | kW | 1.20（at 20℃） | |
| kW | 1.00（at 10℃） | ||
| kW | 0.70（at 0℃） | ||
| kW | 0.40（at -10℃） | ||
| kW | 0.18（at -20℃） | ||
| 冷却ファン排気風量 | m3/h | 650 | |
| 循環ポンプ形式 | イマージョンタイプ プレッシャーポンプ | ||
| ポンプ最大吐出圧 | bar | 0.9 | |
| ポンプ最大吐出量 | L/min | 28 | |
| 外部循環ポンプ接続仕様 | G3/4”オスネジ or 内径3/4”ホース用ニップル | ||
| 本体内充填容量 | L | 8…15 | |
| 保護等級 | IP32 | ||
| 騒音レベル | dB | 51 | |
| 本体外寸法 | mm | W:450 * D:550 * H:650 | |
| 乾燥重量 | Kg | 54.0 | |
| 標準装備インターフェース | USB Type-B, 警報出力(A接/B接)1点 | ||
| 標準付属品 | 外部循環先接続用 真鍮製ニップル（外径3/4”） | ||
| 電源仕様 | AC200V; 50/60Hz (消費電力:2.9kW) | ||
| ハイパワーポンプ （本体共通電源供給） | ※工場出荷時オプション （メーカー出荷時に本体 に組み込まれます。） | 最大吐出圧：3.2bar、 最大吐出量：37L/min | |
| ※ハイパワーポンプ搭載時には最大冷却能力が僅かに低減します。 | |||
[ 別売アクセサリ ]
機能拡張インターフェース
（Pt100/LiBus、アナログ入出力、接点入出力、RS232/485通信、Ethernet、Profibus)、
外部温度センサー、配管ホース各種、純正バスリキッド など
| 運転温度範囲 | ℃ | -20…80 | |
|---|---|---|---|
| 推奨周囲換気空間 （前/後/左/右） | cm | 20 / 20 / 10 / 10 | |
| 温度設定分解能 | ℃ | 0.01 | |
| 温度表示分解能 | ℃ | 0.01 | |
| 温度制御安定性 | K | ± 0.05（外部循環先の負荷 により変動します） | |
| 安全クラス | Class Ⅰ FL （非引火性液体のみに適合） | ||
| ヒーター容量 | kW | 1.7 | |
| 冷却能力 | kW | 1.20（at 20℃） | |
| kW | 1.00（at 10℃） | ||
| kW | 0.70（at 0℃） | ||
| kW | 0.40（at -10℃） | ||
| kW | 0.18（at -20℃） | ||
| 冷却水許容最大供給圧 | bar | 10 | |
| 冷却水許容入出口差圧 | bar | 1…6 | |
| 冷却水供給水温（推奨） | ℃ | 10…25 | |
| 冷却水配管接続仕様 | G3/4”オスネジ or 内径1/2”ホース用ニップル | ||
| 循環ポンプ形式 | イマージョンタイプ プレッシャーポンプ | ||
| ポンプ最大吐出圧 | bar | 0.9 | |
| ポンプ最大吐出量 | L/min | 28 | |
| 外部循環ポンプ接続仕様 | G3/4”オスネジ or 内径3/4”ホース用ニップル | ||
| 本体内充填容量 | L | 8…15 | |
| 保護等級 | IP32 | ||
| 騒音レベル | dB | 50 | |
| 本体外寸法 | mm | W:450 * D:550 * H:650 | |
| 乾燥重量 | Kg | 51.0 | |
| 標準装備インターフェース | USB Type-B, 警報出力(A接/B接)1点 | ||
| 標準付属品 | 外部循環先接続用 真鍮製ニップル（外径3/4”） | ||
| 冷却水配管接続用 真鍮製ニップル（外径1/2”） | 冷却水配管接続用 真鍮製ニップル（外径1/2”） | 冷却水配管接続用 真鍮製ニップル（外径1/2”） | |
| 電源仕様 | AC200V; 50/60Hz (消費電力:2.9kW) | ||
| ハイパワーポンプ （本体共通電源供給） | ※工場出荷時オプション （メーカー出荷時に本体 に組み込まれます。） | 最大吐出圧：3.2bar、 最大吐出量：37L/min | |
| ※ハイパワーポンプ搭載時には最大冷却能力が僅かに低減します。 | |||
[ 別売アクセサリ ]
機能拡張インターフェース
（Pt100/LiBus、アナログ入出力、接点入出力、RS232/485通信、Ethernet、Profibus)、
外部温度センサー、配管ホース各種、純正バスリキッド など
| 運転温度範囲 | ℃ | -20…80 | |
|---|---|---|---|
| 推奨周囲換気空間 （前/後/左/右） | cm | 20 / 20 / 20 / 20 | |
| 温度設定分解能 | ℃ | 0.01 | |
| 温度表示分解能 | ℃ | 0.01 | |
| 温度制御安定性 | K | ± 0.05（外部循環先の負荷 により変動します） | |
| 安全クラス | Class Ⅰ FL （非引火性液体のみに適合） | ||
| ヒーター容量 | kW | 1.7 | |
| 冷却能力 | kW | 2.00（at 20℃） | |
| kW | 1.50（at 10℃） | ||
| kW | 1.06（at 0℃） | ||
| kW | 0.68（at -10℃） | ||
| kW | 0.38（at -20℃） | ||
| 冷却ファン排気風量 | m3/h | 650 | |
| 循環ポンプ形式 | イマージョンタイプ プレッシャーポンプ | ||
| ポンプ最大吐出圧 | bar | 0.9 | |
| ポンプ最大吐出量 | L/min | 28 | |
| 外部循環ポンプ接続仕様 | G3/4”オスネジ or 内径3/4”ホース用ニップル | ||
| 本体内充填容量 | L | 8…15 | |
| 保護等級 | IP32 | ||
| 騒音レベル | dB | 52 | |
| 本体外寸法 | mm | W:450 * D:550 * H:650 | |
| 乾燥重量 | Kg | 57.0 | |
| 標準装備インターフェース | USB Type-B, 警報出力(A接/B接)1点 | ||
| 標準付属品 | 外部循環先接続用 真鍮製ニップル（外径3/4”） | ||
| 電源仕様 | AC200V; 50/60Hz (消費電力:2.9kW) | ||
| ハイパワーポンプ （本体共通電源供給） | ※工場出荷時オプション （メーカー出荷時に本体 に組み込まれます。） | 最大吐出圧：3.2bar、 最大吐出量：37L/min | |
| ※ハイパワーポンプ搭載時には最大冷却能力が僅かに低減します。 | |||
[ 別売アクセサリ ]
機能拡張インターフェース
（Pt100/LiBus、アナログ入出力、接点入出力、RS232/485通信、Ethernet、Profibus)、
外部温度センサー、配管ホース各種、純正バスリキッド など
| 運転温度範囲 | ℃ | -20…80 | |
|---|---|---|---|
| 推奨周囲換気空間 （前/後/左/右） | cm | 20 / 20 / 10 / 10 | |
| 温度設定分解能 | ℃ | 0.01 | |
| 温度表示分解能 | ℃ | 0.01 | |
| 温度制御安定性 | K | ± 0.05（外部循環先の負荷 により変動します） | |
| 安全クラス | Class Ⅰ FL （非引火性液体のみに適合） | ||
| ヒーター容量 | kW | 1.7 | |
| 冷却能力 | kW | 2.00（at 20℃） | |
| kW | 1.50（at 10℃） | ||
| kW | 1.06（at 0℃） | ||
| kW | 0.68（at -10℃） | ||
| kW | 0.38（at -20℃） | ||
| 冷却水許容最大供給圧 | bar | 10 | |
| 冷却水許容入出口差圧 | bar | 1…6 | |
| 冷却水供給水温（推奨） | ℃ | 10…25 | |
| 冷却水配管接続仕様 | G3/4”オスネジ or 内径1/2”ホース用ニップル | ||
| 循環ポンプ形式 | イマージョンタイプ プレッシャーポンプ | ||
| ポンプ最大吐出圧 | bar | 0.9 | |
| ポンプ最大吐出量 | L/min | 28 | |
| 外部循環ポンプ接続仕様 | G3/4”オスネジ or 内径3/4”ホース用ニップル | ||
| 本体内充填容量 | L | 8…15 | |
| 保護等級 | IP32 | ||
| 騒音レベル | dB | 50 | |
| 本体外寸法 | mm | W:450 * D:550 * H:650 | |
| 乾燥重量 | Kg | 54.0 | |
| 標準装備インターフェース | USB Type-B, 警報出力(A接/B接)1点 | ||
| 標準付属品 | 外部循環先接続用 真鍮製ニップル（外径3/4”） | ||
| 冷却水配管接続用 真鍮製ニップル（外径1/2”） | 冷却水配管接続用 真鍮製ニップル（外径1/2”） | 冷却水配管接続用 真鍮製ニップル（外径1/2”） | |
| 電源仕様 | AC200V; 50/60Hz (消費電力:2.9kW) | ||
| ハイパワーポンプ （本体共通電源供給） | ※工場出荷時オプション （メーカー出荷時に本体 に組み込まれます。） | 最大吐出圧：3.2bar、 最大吐出量：37L/min | |
| ※ハイパワーポンプ搭載時には最大冷却能力が僅かに低減します。 | |||
[ 別売アクセサリ ]
機能拡張インターフェース
（Pt100/LiBus、アナログ入出力、接点入出力、RS232/485通信、Ethernet、Profibus)、
外部温度センサー、配管ホース各種、純正バスリキッド など
| 運転温度範囲 | ℃ | -20…80 | |
|---|---|---|---|
| 推奨周囲換気空間 （前/後/左/右） | cm | 50 / 50 / 20 / 20 | |
| 温度設定分解能 | ℃ | 0.01 | |
| 温度表示分解能 | ℃ | 0.01 | |
| 温度制御安定性 | K | ± 0.05（外部循環先の負荷 により変動します） | |
| 安全クラス | Class Ⅰ FL （非引火性液体のみに適合） | ||
| ヒーター容量 | kW | 1.1 | |
| 冷却能力 | kW | 3.00（at 20℃） | |
| kW | 2.40（at 10℃） | ||
| kW | 1.68（at 0℃） | ||
| kW | 0.95（at -10℃） | ||
| kW | 0.45（at -20℃） | ||
| 冷却ファン排気風量 | m3/h | 1300 | |
| 循環ポンプ形式 | イマージョンタイプ プレッシャーポンプ | ||
| ポンプ最大吐出圧 | bar | 3.2 | |
| ポンプ最大吐出量 | L/min | 37 | |
| 外部循環ポンプ接続仕様 | G3/4”オスネジ or 内径3/4”ホース用ニップル | ||
| 本体内充填容量 | L | 20…33 | |
| 保護等級 | IP32 | ||
| 騒音レベル | dB | 57 | |
| 本体外寸法 | mm | W:550 * D:650 * H:970 | |
| 乾燥重量 | Kg | 93.0 | |
| 標準装備インターフェース | USB Type-B, 警報出力(A接/B接)1点 | ||
| 標準付属品 | 外部循環先接続用 真鍮製ニップル（外径3/4”） | ||
| 電源仕様 | AC200V; 50/60Hz (消費電力:2.6kW) | ||
| ハイパワーポンプ （本体共通電源供給） | ※工場出荷時オプション （メーカー出荷時に本体 に組み込まれます。） | 最大吐出圧：4.8bar、 最大吐出量：37L/min | |
| ※ハイパワーポンプ搭載時には最大冷却能力が僅かに低減します。 | |||
[ 別売アクセサリ ]
機能拡張インターフェース
（Pt100/LiBus、アナログ入出力、接点入出力、RS232/485通信、Ethernet、Profibus)、
外部温度センサー、配管ホース各種、純正バスリキッド など
| 運転温度範囲 | ℃ | -20…80 | |
|---|---|---|---|
| 推奨周囲換気空間 （前/後/左/右） | cm | 20 / 20 / 10 / 10 | |
| 温度設定分解能 | ℃ | 0.01 | |
| 温度表示分解能 | ℃ | 0.01 | |
| 温度制御安定性 | K | ± 0.05（外部循環先の負荷 により変動します） | |
| 安全クラス | Class Ⅰ FL （非引火性液体のみに適合） | ||
| ヒーター容量 | kW | 1.1 | |
| 冷却能力 | kW | 3.00（at 20℃） | |
| kW | 2.40（at 10℃） | ||
| kW | 1.68（at 0℃） | ||
| kW | 0.95（at -10℃） | ||
| kW | 0.45（at -20℃） | ||
| 冷却水許容最大供給圧 | bar | 10 | |
| 冷却水許容入出口差圧 | bar | 3…6 | |
| 冷却水供給水温（推奨） | ℃ | 10…25 | |
| 冷却水配管接続仕様 | G3/4”オスネジ or 内径1/2”ホース用ニップル | ||
| 循環ポンプ形式 | イマージョンタイプ プレッシャーポンプ | ||
| ポンプ最大吐出圧 | bar | 3.2 | |
| ポンプ最大吐出量 | L/min | 37 | |
| 外部循環ポンプ接続仕様 | G3/4”オスネジ or 内径3/4”ホース用ニップル | ||
| 本体内充填容量 | L | 20…33 | |
| 保護等級 | IP32 | ||
| 騒音レベル | dB | 55 | |
| 本体外寸法 | mm | W:450 * D:550 * H:650 | |
| 乾燥重量 | Kg | 89.0 | |
| 標準装備インターフェース | USB Type-B, 警報出力(A接/B接)1点 | ||
| 標準付属品 | 外部循環先接続用 真鍮製ニップル（外径3/4”） | ||
| 冷却水配管接続用 真鍮製ニップル（外径1/2”） | 冷却水配管接続用 真鍮製ニップル（外径1/2”） | 冷却水配管接続用 真鍮製ニップル（外径1/2”） | |
| 電源仕様 | AC200V; 50/60Hz (消費電力:2.6kW) | ||
| ハイパワーポンプ （本体共通電源供給） | ※工場出荷時オプション （メーカー出荷時に本体 に組み込まれます。） | 最大吐出圧：4.8bar、 最大吐出量：37L/min | |
| ※ハイパワーポンプ搭載時には最大冷却能力が僅かに低減します。 | |||
[ 別売アクセサリ ]
機能拡張インターフェース
（Pt100/LiBus、アナログ入出力、接点入出力、RS232/485通信、Ethernet、Profibus)、
外部温度センサー、配管ホース各種、純正バスリキッド など
| 運転温度範囲 | ℃ | -20…80 | |
|---|---|---|---|
| 推奨周囲換気空間 （前/後/左/右） | cm | 50 / 50 / 20 / 20 | |
| 温度設定分解能 | ℃ | 0.01 | |
| 温度表示分解能 | ℃ | 0.01 | |
| 温度制御安定性 | K | ± 0.05（外部循環先の負荷 により変動します） | |
| 安全クラス | Class Ⅰ FL （非引火性液体のみに適合） | ||
| ヒーター容量 | kW | 3.4 | |
| 冷却能力 | kW | 5.00（at 20℃） | |
| kW | 3.90（at 10℃） | ||
| kW | 2.75（at 0℃） | ||
| kW | 1.70（at -10℃） | ||
| kW | 0.90（at -20℃） | ||
| 冷却ファン排気風量 | m3/h | 2500 | |
| 循環ポンプ形式 | イマージョンタイプ プレッシャーポンプ | ||
| ポンプ最大吐出圧 | bar | 3.2 | |
| ポンプ最大吐出量 | L/min | 37 | |
| 外部循環ポンプ接続仕様 | G3/4”オスネジ or 内径3/4”ホース用ニップル | ||
| 本体内充填容量 | L | 20…33 | |
| 保護等級 | IP32 | ||
| 騒音レベル | dB | 65 | |
| 本体外寸法 | mm | W:550 * D:650 * H:970 | |
| 乾燥重量 | Kg | 98.0 | |
| 標準装備インターフェース | USB Type-B, 警報出力(A接/B接)1点 | ||
| 標準付属品 | 外部循環先接続用 真鍮製ニップル（外径3/4”） | ||
| 電源仕様 | AC200V; 3/PE; 50/60Hz (消費電力:4.3kW) | ||
| ハイパワーポンプ （本体共通電源供給） | ※工場出荷時オプション （メーカー出荷時に本体 に組み込まれます。） | 最大吐出圧：5.0bar、 最大吐出量：60L/min | |
| ※ハイパワーポンプ搭載時には最大冷却能力が僅かに低減します。 | |||
[ 別売アクセサリ ]
機能拡張インターフェース
（Pt100/LiBus、アナログ入出力、接点入出力、RS232/485通信、Ethernet、Profibus)、
外部温度センサー、配管ホース各種、純正バスリキッド など
| 運転温度範囲 | ℃ | -20…80 | |
|---|---|---|---|
| 推奨周囲換気空間 （前/後/左/右） | cm | 20 / 20 / 10 / 10 | |
| 温度設定分解能 | ℃ | 0.01 | |
| 温度表示分解能 | ℃ | 0.01 | |
| 温度制御安定性 | K | ± 0.05（外部循環先の負荷 により変動します） | |
| 安全クラス | Class Ⅰ FL （非引火性液体のみに適合） | ||
| ヒーター容量 | kW | 3.4 | |
| 冷却能力 | kW | 5.00（at 20℃） | |
| kW | 3.90（at 10℃） | ||
| kW | 2.75（at 0℃） | ||
| kW | 1.70（at -10℃） | ||
| kW | 0.90（at -20℃） | ||
| 冷却水許容最大供給圧 | bar | 10 | |
| 冷却水許容入出口差圧 | bar | 3…6 | |
| 冷却水供給水温（推奨） | ℃ | 10…25 | |
| 冷却水配管接続仕様 | G3/4”オスネジ or 内径1/2”ホース用ニップル | ||
| 循環ポンプ形式 | イマージョンタイプ プレッシャーポンプ | ||
| ポンプ最大吐出圧 | bar | 3.2 | |
| ポンプ最大吐出量 | L/min | 37 | |
| 外部循環ポンプ接続仕様 | G3/4”オスネジ or 内径3/4”ホース用ニップル | ||
| 本体内充填容量 | L | 20…33 | |
| 保護等級 | IP32 | ||
| 騒音レベル | dB | 64 | |
| 本体外寸法 | mm | W:550 * D:650 * H:970 | |
| 乾燥重量 | Kg | 94.0 | |
| 標準装備インターフェース | USB Type-B, 警報出力(A接/B接)1点 | ||
| 標準付属品 | 外部循環先接続用 真鍮製ニップル（外径3/4”） | ||
| 冷却水配管接続用 真鍮製ニップル（外径1/2”） | 冷却水配管接続用 真鍮製ニップル（外径1/2”） | 冷却水配管接続用 真鍮製ニップル（外径1/2”） | |
| 電源仕様 | AC200V; 3/PE; 50/60Hz (消費電力:4.3kW) | ||
| ハイパワーポンプ （本体共通電源供給） | ※工場出荷時オプション （メーカー出荷時に本体 に組み込まれます。） | 最大吐出圧：5.0bar、 最大吐出量：60L/min | |
| ※ハイパワーポンプ搭載時には最大冷却能力が僅かに低減します。 | |||
[ 別売アクセサリ ]
機能拡張インターフェース
（Pt100/LiBus、アナログ入出力、接点入出力、RS232/485通信、Ethernet、Profibus)、
外部温度センサー、配管ホース各種、純正バスリキッド など
| 運転温度範囲 | ℃ | -20…80 | |
|---|---|---|---|
| 推奨周囲換気空間 （前/後/左/右） | cm | 50 / 50 / 20 / 20 | |
| 温度設定分解能 | ℃ | 0.01 | |
| 温度表示分解能 | ℃ | 0.01 | |
| 温度制御安定性 | K | ± 0.1（外部循環先の負荷 により変動します） | |
| 安全クラス | Class Ⅰ FL （非引火性液体のみに適合） | ||
| ヒーター容量 | kW | 3.4 | |
| 冷却能力 | kW | 7.00（at 20℃） | |
| kW | 5.30（at 10℃） | ||
| kW | 3.70（at 0℃） | ||
| kW | 2.40（at -10℃） | ||
| kW | 1.30（at -20℃） | ||
| 冷却ファン排気風量 | m3/h | 4500 | |
| 循環ポンプ形式 | イマージョンタイプ プレッシャーポンプ | ||
| ポンプ最大吐出圧 | bar | 3.2 | |
| ポンプ最大吐出量 | L/min | 37 | |
| 外部循環ポンプ接続仕様 | G5/4”オスネジ or 内径1”ホース用ニップル | ||
| 本体内充填容量 | L | 48…64 | |
| 保護等級 | IP32 | ||
| 騒音レベル | dB | 66 | |
| 本体外寸法 | mm | W:650 * D:670 * H:1250 | |
| 乾燥重量 | Kg | 138 | |
| 標準装備インターフェース | USB Type-B, 警報出力(A接/B接)1点 | ||
| 標準付属品 | 外部循環先接続用 真鍮製ニップル（外径1”） | ||
| 電源仕様 | AC200V; 3/PE; 50/60Hz (消費電力:5.4kW) | ||
| ハイパワーポンプ （本体共通電源供給） | ※工場出荷時オプション （メーカー出荷時に本体 に組み込まれます。） | 最大吐出圧：5.0bar、 最大吐出量：60L/min | |
| ※ハイパワーポンプ搭載時には最大冷却能力が僅かに低減します。 | |||
[ 別売アクセサリ ]
機能拡張インターフェース
（Pt100/LiBus、アナログ入出力、接点入出力、RS232/485通信、Ethernet、Profibus)、
外部温度センサー、配管ホース各種、純正バスリキッド など
| 運転温度範囲 | ℃ | -20…80 | |
|---|---|---|---|
| 推奨周囲換気空間 （前/後/左/右） | cm | 20 / 20 / 10 / 10 | |
| 温度設定分解能 | ℃ | 0.01 | |
| 温度表示分解能 | ℃ | 0.01 | |
| 温度制御安定性 | K | ± 0.1（外部循環先の負荷 により変動します） | |
| 安全クラス | Class Ⅰ FL （非引火性液体のみに適合） | ||
| ヒーター容量 | kW | 3.4 | |
| 冷却能力 | kW | 7.00（at 20℃） | |
| kW | 5.30（at 10℃） | ||
| kW | 3.70（at 0℃） | ||
| kW | 2.40（at -10℃） | ||
| kW | 1.30（at -20℃） | ||
| 冷却水許容最大供給圧 | bar | 10 | |
| 冷却水許容入出口差圧 | bar | 3…6 | |
| 冷却水供給水温（推奨） | ℃ | 10…25 | |
| 冷却水配管接続仕様 | G3/4”オスネジ or 内径1/2”ホース用ニップル | ||
| 循環ポンプ形式 | イマージョンタイプ プレッシャーポンプ | ||
| ポンプ最大吐出圧 | bar | 3.2 | |
| ポンプ最大吐出量 | L/min | 37 | |
| 外部循環ポンプ接続仕様 | G5/4”オスネジ or 内径1”ホース用ニップル | ||
| 本体内充填容量 | L | 48…64 | |
| 保護等級 | IP32 | ||
| 騒音レベル | dB | 60 | |
| 本体外寸法 | mm | W:650 * D:670 * H:1250 | |
| 乾燥重量 | Kg | 131 | |
| 標準装備インターフェース | USB Type-B, 警報出力(A接/B接)1点 | ||
| 標準付属品 | 外部循環先接続用 真鍮製ニップル（外径1”） | ||
| 冷却水配管接続用 真鍮製ニップル（外径1/2”） | 冷却水配管接続用 真鍮製ニップル（外径1/2”） | 冷却水配管接続用 真鍮製ニップル（外径1/2”） | |
| 電源仕様 | AC200V; 3/PE; 50/60Hz (消費電力:5.4kW) | ||
| ハイパワーポンプ （本体共通電源供給） | ※工場出荷時オプション （メーカー出荷時に本体 に組み込まれます。） | 最大吐出圧：5.0bar、 最大吐出量：60L/min | |
| ※ハイパワーポンプ搭載時には最大冷却能力が僅かに低減します。 | |||
[ 別売アクセサリ ]
機能拡張インターフェース
（Pt100/LiBus、アナログ入出力、接点入出力、RS232/485通信、Ethernet、Profibus)、
外部温度センサー、配管ホース各種、純正バスリキッド など
| 運転温度範囲 | ℃ | -20…80 | |
|---|---|---|---|
| 推奨周囲換気空間 （前/後/左/右） | cm | 50 / 50 / 20 / 20 | |
| 温度設定分解能 | ℃ | 0.01 | |
| 温度表示分解能 | ℃ | 0.01 | |
| 温度制御安定性 | K | ± 0.1（外部循環先の負荷 により変動します） | |
| 安全クラス | Class Ⅰ FL （非引火性液体のみに適合） | ||
| ヒーター容量 | kW | 5.7 | |
| 冷却能力 | kW | 10.00（at 20℃） | |
| kW | 7.60（at 10℃） | ||
| kW | 5.30（at 0℃） | ||
| kW | 3.50（at -10℃） | ||
| kW | 2.00（at -20℃） | ||
| 冷却ファン排気風量 | m3/h | 4500 | |
| 循環ポンプ形式 | イマージョンタイプ プレッシャーポンプ | ||
| ポンプ最大吐出圧 | bar | 3.2 | |
| ポンプ最大吐出量 | L/min | 37 | |
| 外部循環ポンプ接続仕様 | G5/4”オスネジ or 内径1”ホース用ニップル | ||
| 本体内充填容量 | L | 48…64 | |
| 保護等級 | IP32 | ||
| 騒音レベル | dB | 67 | |
| 本体外寸法 | mm | W:650 * D:670 * H:1250 | |
| 乾燥重量 | Kg | 147 | |
| 標準装備インターフェース | USB Type-B, 警報出力(A接/B接)1点 | ||
| 標準付属品 | 外部循環先接続用 真鍮製ニップル（外径1”） | ||
| 電源仕様 | AC200V; 3/PE; 50/60Hz (消費電力:7.6kW) | ||
| ハイパワーポンプ （本体共通電源供給） | ※工場出荷時オプション （メーカー出荷時に本体 に組み込まれます。） | 最大吐出圧：5.0bar、 最大吐出量：60L/min | |
| ※ハイパワーポンプ搭載時には最大冷却能力が僅かに低減します。 | |||
[ 別売アクセサリ ]
機能拡張インターフェース
（Pt100/LiBus、アナログ入出力、接点入出力、RS232/485通信、Ethernet、Profibus)、
外部温度センサー、配管ホース各種、純正バスリキッド など
| 運転温度範囲 | ℃ | -20…80 | |
|---|---|---|---|
| 推奨周囲換気空間 （前/後/左/右） | cm | 20 / 20 / 10 / 10 | |
| 温度設定分解能 | ℃ | 0.01 | |
| 温度表示分解能 | ℃ | 0.01 | |
| 温度制御安定性 | K | ± 0.1（外部循環先の負荷 により変動します） | |
| 安全クラス | Class Ⅰ FL （非引火性液体のみに適合） | ||
| ヒーター容量 | kW | 5.7 | |
| 冷却能力 | kW | 10.00（at 20℃） | |
| kW | 7.60（at 10℃） | ||
| kW | 5.30（at 0℃） | ||
| kW | 3.50（at -10℃） | ||
| kW | 2.00（at -20℃） | ||
| 冷却水許容最大供給圧 | bar | 10 | |
| 冷却水許容入出口差圧 | bar | 3…6 | |
| 冷却水供給水温（推奨） | ℃ | 10…25 | |
| 冷却水配管接続仕様 | G3/4”オスネジ or 内径1/2”ホース用ニップル | ||
| 循環ポンプ形式 | イマージョンタイプ プレッシャーポンプ | ||
| ポンプ最大吐出圧 | bar | 3.2 | |
| ポンプ最大吐出量 | L/min | 37 | |
| 外部循環ポンプ接続仕様 | G5/4”オスネジ or 内径1”ホース用ニップル | ||
| 本体内充填容量 | L | 48…64 | |
| 保護等級 | IP32 | ||
| 騒音レベル | dB | 60 | |
| 本体外寸法 | mm | W:650 * D:670 * H:1250 | |
| 乾燥重量 | Kg | 131 | |
| 標準装備インターフェース | USB Type-B, 警報出力(A接/B接)1点 | ||
| 標準付属品 | 外部循環先接続用 真鍮製ニップル（外径1”） | ||
| 冷却水配管接続用 真鍮製ニップル（外径1/2”） | 冷却水配管接続用 真鍮製ニップル（外径1/2”） | 冷却水配管接続用 真鍮製ニップル（外径1/2”） | |
| 電源仕様 | AC200V; 3/PE; 50/60Hz (消費電力:7.6kW) | ||
| ハイパワーポンプ （本体共通電源供給） | ※工場出荷時オプション （メーカー出荷時に本体 に組み込まれます。） | 最大吐出圧：5.0bar、 最大吐出量：60L/min | |
| ※ハイパワーポンプ搭載時には最大冷却能力が僅かに低減します。 | |||
[ 別売アクセサリ ]
機能拡張インターフェース
（Pt100/LiBus、アナログ入出力、接点入出力、RS232/485通信、Ethernet、Profibus)、
外部温度センサー、配管ホース各種、純正バスリキッド など
【特徴】
◆視認性に優れるカラーTFT表示パネルを採用
ソフトキー操作によるシンプルオペレーションに加え必要な情報を瞬時に判読できる表示パネルで快適な運転環境を提供します。温度変化の推移をグラフ表示することができ運転履歴の確認も容易です。5種類計150ステップのプログラム運転機能やタイマー運転機能も装備しマルチな用途目的に活用できます。
◆循環ポンプのグレードアップオプション
異なる階への設置や部屋を隔てた長距離配管などの高吐出圧、大流量を必要とする要求にもハイパワーポンプ（工場出荷時オプション）に換装することにより対応することができます。
■ オプション１
最大吐出圧：4.8 bar
最大吐出量：37 L/min
適用モデル：VC1200(W),2000(W),3000(W)
■ オプション２
最大吐出圧：5.0 bar
最大吐出量：60 L/min
適用モデル：VC5000(W),7000(W),10000(W)
◆万全のユーティリティーと安全装備
吐出圧ゲージとバイパスバルブを全機種に標準装備。接続する装置機器に合わせた最適な流量調節を容易に行うことができます。装置内水槽には電気式液面レベルセンサーが装備されリアルタイムな液量の確認ができるとともに異常水位低下時の警告、警報機能と連動し安全運転に貢献します。さらに運転温度範囲の制限機能や冷凍機の過負荷運転監視機能など各種安全装備も万全です。
◆標準装備インターフェース
装置異常時の警報出力や運転状態の出力に使用できる警報接点出力を標準装備しています。
◆機能拡張インターフェース
多くのLAUDA社製恒温槽に共通する機能拡張インターフェースモジュールの追加装着が可能です。モジュールにはPt100温度センサー接続、アナログ信号や接点信号の入出力、RS-232/485やEthernet、Profibusでの通信機能などを追加する各種バリエーションの用意があり、これらを搭載するためのスロットを装置正面に設けているので後からの追加装着も容易です。
【用途例】
・ ラボラトリー内における複数機器への冷却水循環供給
・ シングルユーズバイオリアクターの温度制御
・ 凝縮用コンデンサーへの冷却水循環供給
・ 試験装置や分析装置への冷却水循環供給 など
主要産業
- 自動車
- バイオ医薬品・バイオ技術
- 化学
- 化粧品・パーソナルケア
- エレクトロニクス
- エネルギー
- 食品・飲料
- 石油・ガス
- 医薬品
- ポリマー、プラスチック、ゴム
LAUDA社–ドイツで1956年に創業し、現在では世界9か国に12拠点に展開している恒温槽のマーケットリーダーです。LAUDA社の製品の品揃えは幅広く、基礎的なラボラトリー用途から高精度な品質管理、パワフルな加熱冷却能力を要求される生産プロセスまで液体温度調節分野の多くを網羅しております。特に自動車、化学/製薬、半導体、実験室/医療業界の分野で信頼できるパートナーとして、高品質な製品を提供するだけでなく、製品アドバイスを含めたサポート体制についても世界最高を目指します。
