ラインナップ・型番
| 運転温度範囲 | ℃ | -50…200 |
|---|---|---|
| 推奨周囲換気空間 （前/後/左/右） | cm | 50 / 50 / 50 / 50 |
| 温度設定分解能 | ℃ | 0.01 |
| 温度表示分解能 | ℃ | 0.01 |
| 温度制御安定性 | K | ± 0.01（PID制御方式） |
| 安全等級 | Class Ⅲ FL （引火性/非引火性液体に適合） | |
| ヒーター容量 | kW | 2.8 |
| 冷却能力 | kW | 5.00（at 20℃） |
| kW | 3.00（at 0℃） | |
| kW | 1.60（at -20℃） | |
| kW | 1.00（at -30℃） | |
| kW | 0.50（at -40℃） | |
| kW | 0.25（at -50℃） | |
| 循環ポンプ形式 | バリオフレックスポンプ （3段階出力調節可能） | |
| ポンプ最大吐出圧 | bar | 0.5 |
| ポンプ最大吐出量 | L/min | 19 |
| 外部循環ポンプ接続仕様 | M16×1 or 外形φ13mmホースニップル | |
| 運転可能最低/最大充填量 | L | 32 / 44 |
| 槽開口部寸法 | mm | W:350 * D:350 |
| 槽深さ | mm | 250 |
| 使用可能有効深さ | mm | 230 |
| バスエッジまでの高さ | mm | 905 |
| 保護等級 | IP21 | |

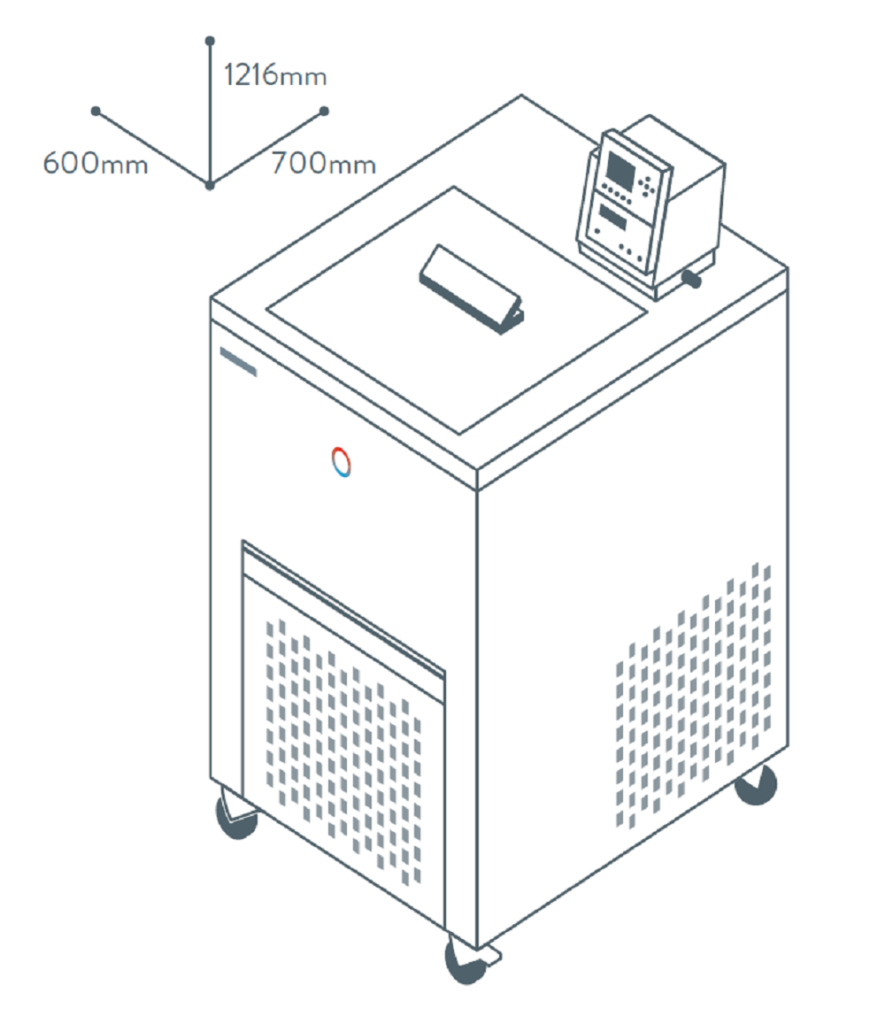

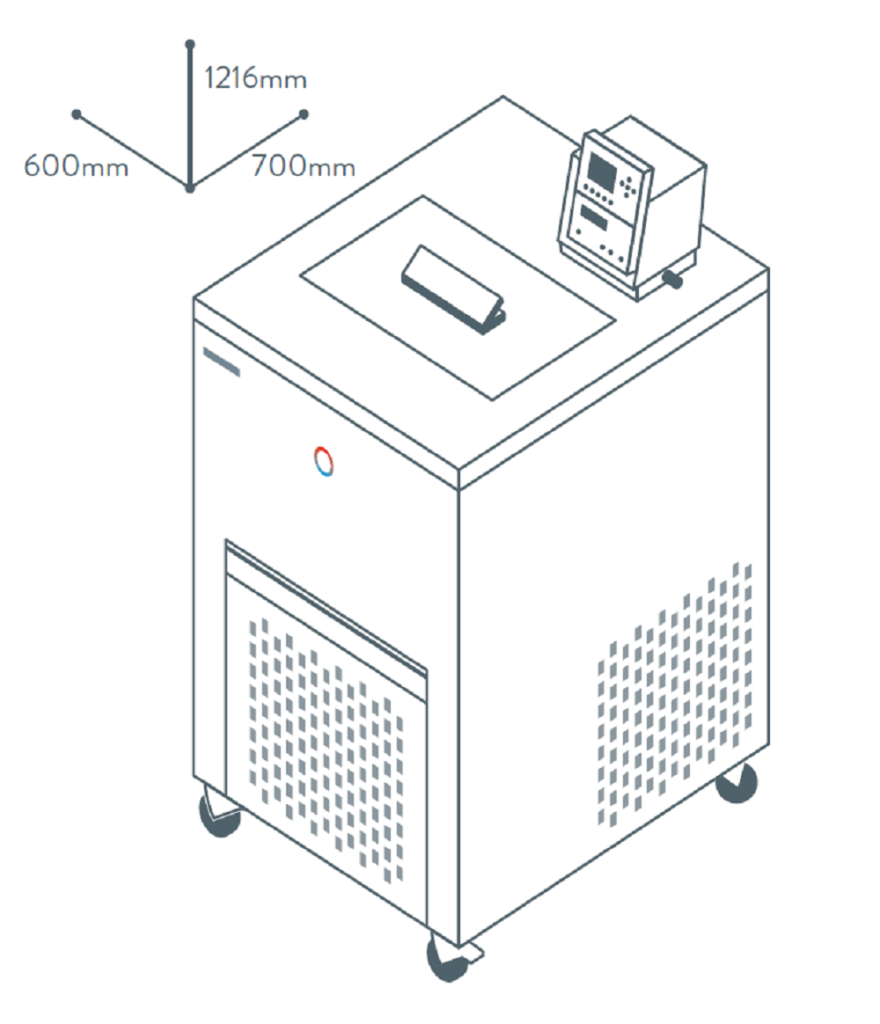

| 本体外寸法 | mm | W:600 * D:700 * H:1160 コマンドモジュール装着時 H:1216 |
| 乾燥重量 | kg | 130.0 |
| 標準装備インターフェース | Pt100温度センサー信号 入力用ソケット(LEMO), シリアルインターフェース(RS232/485) | |
| 標準付属品 | SUS製槽フタ 外部循環先接続用SUS製ニップル （外径φ13mm） | |
| 電源仕様 | AC200V; 3/PE; 50/60Hz(消費電力:5.0kW) |
[別売アクセサリ]
機能拡張インターフェース
（アナログ入出力、接点入出力、Ethernet、Profibus)、
外部温度センサー、純正バスリキッド など
| 運転温度範囲 | ℃ | -50…200 |
|---|---|---|
| 推奨周囲換気空間 （前/後/左/右） | cm | 20 / 20 / 20 / 20 |
| 温度設定分解能 | ℃ | 0.01 |
| 温度表示分解能 | ℃ | 0.01 |
| 温度制御安定性 | K | ± 0.01（PID制御方式） |
| 安全等級 | Class Ⅲ FL （引火性/非引火性液体に適合） | |
| ヒーター容量 | kW | 2.8 |
| 冷却能力 | kW | 6.00（at 20℃） |
| kW | 3.50（at 0℃） | |
| kW | 1.80（at -20℃） | |
| kW | 1.10（at -30℃） | |
| kW | 0.60（at -40℃） | |
| kW | 0.25（at -50℃） | |
| 冷却水給排水最低差圧 | bar | 1 |
| 冷却水給排水最大差圧 | bar | 5 |
| 冷却水供給水温（推奨） | ℃ | 10…25 |
| 冷却水最大消費流量 | L/h | 700 （水温15℃、給排水差圧3bar時） |
| 冷却水配管接続仕様 | G3/4”オスネジ or 内径1/2”ホース用ニップル | |
| 循環ポンプ形式 | バリオフレックスポンプ （3段階出力調節可能） | |
| ポンプ最大吐出圧 | bar | 0.5 |
| ポンプ最大吐出量 | L/min | 19 |
| 外部循環ポンプ接続仕様 | M16×1 or 外形φ13mmホースニップル | |
| 運転可能最低/最大充填量 | L | 32 / 44 |
| 槽開口部寸法 | mm | W:350 * D:350 |
| 槽深さ | mm | 250 |
| 使用可能有効深さ | mm | 230 |
| バスエッジまでの高さ | mm | 905 |
| 保護等級 | IP21 | |
| 本体外寸法 | mm | W:600 * D:700 * H:1160 コマンドモジュール装着時 H:1216 |
| 乾燥重量 | kg | 130.0 |
| 標準装備インターフェース | Pt100温度センサー信号 入力用ソケット(LEMO), シリアルインターフェース(RS232/485) | |
| 標準付属品 | SUS製槽フタ 外部循環先接続用SUS製ニップル （外径φ13mm） 冷却水配管接続用真鍮製ニップル （外径1/2”） | |
| 電源仕様 | AC200V; 3/PE; 50/60Hz(消費電力:5.0kW) |
[別売アクセサリ]
機能拡張インターフェース
（アナログ入出力、接点入出力、Ethernet、Profibus)、
外部温度センサー、純正バスリキッド など
| 運転温度範囲 | ℃ | -90…200 |
|---|---|---|
| 推奨周囲換気空間 （前/後/左/右） | cm | 50 / 50 / 50 / 50 |
| 温度設定分解能 | ℃ | 0.01 |
| 温度表示分解能 | ℃ | 0.01 |
| 温度制御安定性 | K | ± 0.01（PID制御方式） |
| 安全等級 | Class Ⅲ FL （引火性/非引火性液体に適合） | |
| ヒーター容量 | kW | 2.8 |
| 冷却能力 | kW | 3.00（at 20℃） |
| kW | 2.90（at 0℃） | |
| kW | 2.50（at -20℃） | |
| kW | 2.30（at -30℃） | |
| kW | 2.00（at -40℃） | |
| kW | 1.60（at -50℃） | |
| kW | 1.30（at -60℃） | |
| kW | 0.80（at -70℃） | |
| kW | 0.50（at -80℃） | |
| kW | 0.15（at -90℃） | |
| 循環ポンプ形式 | バリオフレックスポンプ （3段階出力調節可能） | |
| ポンプ最大吐出圧 | bar | 0.5 |
| ポンプ最大吐出量 | L/min | 19 |
| 外部循環ポンプ接続仕様 | M16×1 or 外形φ13mmホースニップル | |
| 運転可能最低/最大充填量 | L | 23 / 31 |
| 槽開口部寸法 | mm | W:350 * D:200 |
| 槽深さ | mm | 250 |
| 使用可能有効深さ | mm | 230 |
| バスエッジまでの高さ | mm | 905 |
| 保護等級 | IP21 | |
| 本体外寸法 | mm | W:600 * D:700 * H:1160 コマンドモジュール装着時 H:1216 |
| 乾燥重量 | kg | 155.0 |
| 標準装備インターフェース | Pt100温度センサー信号 入力用ソケット(LEMO), シリアルインターフェース(RS232/485) | |
| 標準付属品 | SUS製槽フタ 外部循環先接続用SUS製ニップル（外径φ13mm） | |
| 電源仕様 | AC200V; 3/PE; 50/60Hz(消費電力:5.0kW) |
[別売アクセサリ]
機能拡張インターフェース
（アナログ入出力、接点入出力、Ethernet、Profibus)、
外部温度センサー、純正バスリキッド など
| 運転温度範囲 | ℃ | -90…200 |
|---|---|---|
| 推奨周囲換気空間 （前/後/左/右） | cm | 20 / 20 / 20 / 20 |
| 温度設定分解能 | ℃ | 0.01 |
| 温度表示分解能 | ℃ | 0.01 |
| 温度制御安定性 | K | ± 0.01（PID制御方式） |
| 安全等級 | Class Ⅲ FL （引火性/非引火性液体に適合） | |
| ヒーター容量 | kW | 2.8 |
| 冷却能力 | kW | 4.00（at 20℃） |
| kW | 3.70（at 0℃） | |
| kW | 3.10（at -20℃） | |
| kW | 2.70（at -30℃） | |
| kW | 2.30（at -40℃） | |
| kW | 1.80（at -50℃） | |
| kW | 1.40（at -60℃） | |
| kW | 0.90（at -70℃） | |
| kW | 0.50（at -80℃） | |
| kW | 0.15（at -90℃） | |
| 冷却水給排水最低差圧 | bar | 1 |
| 冷却水給排水最大差圧 | bar | 5 |
| 冷却水供給水温（推奨） | ℃ | 10…25 |
| 冷却水最大消費流量 | L/h | 700 （水温15℃、給排水差圧3bar時） |
| 冷却水配管接続仕様 | G3/4”オスネジ or 内径1/2”ホース用ニップル | |
| 循環ポンプ形式 | バリオフレックスポンプ （3段階出力調節可能） | |
| ポンプ最大吐出圧 | bar | 0.5 |
| ポンプ最大吐出量 | L/min | 19 |
| 外部循環ポンプ接続仕様 | M16×1 or 外形φ13mmホースニップル | |
| 運転可能最低/最大充填量 | L | 23 / 31 |
| 槽開口部寸法 | mm | W:350 * D:200 |
| 槽深さ | mm | 250 |
| 使用可能有効深さ | mm | 230 |
| バスエッジまでの高さ | mm | 905 |
| 保護等級 | IP21 | |
| 本体外寸法 | mm | W:600 * D:700 * H:1160 コマンドモジュール装着時 H:1216 |
| 乾燥重量 | kg | 155.0 |
| 標準装備インターフェース | Pt100温度センサー信号 入力用ソケット(LEMO), シリアルインターフェース(RS232/485) | |
| 標準付属品 | SUS製槽フタ 外部循環先接続用SUS製ニップル（外径φ13mm） 冷却水配管接続用 真鍮製ニップル（外径1/2”） | |
| 電源仕様 | AC200V; 3/PE; 50/60Hz(消費電力:5.0kW) |
[別売アクセサリ]
機能拡張インターフェース
（アナログ入出力、接点入出力、Ethernet、Profibus)、
外部温度センサー、純正バスリキッド など
| 運転温度範囲 | ℃ | -90…200 |
|---|---|---|
| 推奨周囲換気空間（前/後/左/右） | cm | 50 / 50 / 50 / 50 |
| 温度設定分解能 | ℃ | 0.01 |
| 温度表示分解能 | ℃ | 0.01 |
| 温度制御安定性 | K | ± 0.01（PID制御方式） |
| 安全等級 | Class Ⅲ FL （引火性/非引火性液体に適合） | |
| ヒーター容量 | kW | 2.8 |
| 冷却能力 | kW | 3.00（at 20℃） |
| kW | 2.90（at 0℃） | |
| kW | 2.50（at -20℃） | |
| kW | 2.30（at -30℃） | |
| kW | 2.00（at -40℃） | |
| kW | 1.60（at -50℃） | |
| kW | 1.30（at -60℃） | |
| kW | 0.80（at -70℃） | |
| kW | 0.50（at -80℃） | |
| kW | 0.15（at -90℃） | |
| 循環ポンプ形式 | バリオフレックスポンプ （3段階出力調節可能） | |
| ポンプ最大吐出圧 | bar | 0.5 |
| ポンプ最大吐出量 | L/min | 19 |
| 外部循環ポンプ接続仕様 | M16×1 or 外形φ13mmホースニップル | |
| 運転可能最低/最大充填量 | L | 32 / 44 |
| 槽開口部寸法 | mm | W:350 * D:350 |
| 槽深さ | mm | 250 |
| 使用可能有効深さ | mm | 230 |
| バスエッジまでの高さ | mm | 905 |
| 保護等級 | IP21 | |
| 本体外寸法 | mm | W:600 * D:700 * H:1160 コマンドモジュール装着時 H:1216 |
| 乾燥重量 | kg | 155.0 |
| 標準装備インターフェース | Pt100温度センサー信号 入力用ソケット(LEMO), シリアルインターフェース(RS232/485) | |
| 標準付属品 | SUS製槽フタ 外部循環先接続用SUS製ニップル （外径φ13mm） | |
| 電源仕様 | AC200V; 3/PE; 50/60Hz(消費電力:7.0kW) |
[別売アクセサリ]
機能拡張インターフェース
（アナログ入出力、接点入出力、Ethernet、Profibus)、
外部温度センサー、純正バスリキッド など
| 運転温度範囲 | ℃ | -50…200 |
|---|---|---|
| 推奨周囲換気空間（前/後/左/右） | cm | 20 / 20 / 20 / 20 |
| 温度設定分解能 | ℃ | 0.01 |
| 温度表示分解能 | ℃ | 0.01 |
| 温度制御安定性 | K | ± 0.01（PID制御方式） |
| 安全等級 | Class Ⅲ FL （引火性/非引火性液体に適合） | |
| ヒーター容量 | kW | 2.8 |
| 冷却能力 | kW | 4.00（at 20℃） |
| kW | 3.70（at 0℃） | |
| kW | 3.10（at -20℃） | |
| kW | 2.70（at -30℃） | |
| kW | 2.30（at -40℃） | |
| kW | 1.80（at -50℃） | |
| kW | 1.40（at -60℃） | |
| kW | 0.90（at -70℃） | |
| kW | 0.50（at -80℃） | |
| kW | 0.15（at -90℃） | |
| 冷却水給排水最低差圧 | bar | 1 |
| 冷却水給排水最大差圧 | bar | 5 |
| 冷却水供給水温（推奨） | ℃ | 10…25 |
| 冷却水最大消費流量 | L/h | 700 （水温15℃、給排水差圧3bar時） |
| 冷却水配管接続仕様 | G3/4”オスネジ or 内径1/2”ホース用ニップル | |
| 循環ポンプ形式 | バリオフレックスポンプ （3段階出力調節可能） | |
| ポンプ最大吐出圧 | bar | 0.5 |
| ポンプ最大吐出量 | L/min | 19 |
| 外部循環ポンプ接続仕様 | M16×1 or 外形φ13mmホースニップル | |
| 運転可能最低/最大充填量 | L | 32 / 44 |
| 槽開口部寸法 | mm | W:350 * D:350 |
| 槽深さ | mm | 250 |
| 使用可能有効深さ | mm | 230 |
| バスエッジまでの高さ | mm | 905 |
| 保護等級 | IP21 | |
| 本体外寸法 | mm | W:600 * D:700 * H:1160 コマンドモジュール装着時 H:1216 |
| 乾燥重量 | kg | 155.0 |
| 標準装備インターフェース | Pt100温度センサー信号 入力用ソケット(LEMO), シリアルインターフェース(RS232/485) | |
| 標準付属品 | SUS製槽フタ 外部循環先接続用SUS製ニップル （外径φ13mm） 冷却水配管接続用真鍮製ニップル （外径1/2”） | |
| 電源仕様 | AC200V; 3/PE; 50/60Hz(消費電力:7.0kW) |
[別売アクセサリ]
機能拡張インターフェース
（アナログ入出力、接点入出力、Ethernet、Profibus)、
外部温度センサー、純正バスリキッド など
◆ マルチなアプリケーションに柔軟に適応するコンセプトとラインナップ
水槽サイズと冷却能力、冷凍機空冷/水冷方式に応じて計6種類の装置ラインナップがあり、どのモデルも共通してサンプル浸漬から外部循環まで既成概念にとらわれない新規用途の可能性を提案します。内壁に突起がない開口部と同寸法の大容量水槽はサンプル入りバスケットのスムーズな出し入れが可能で槽内攪拌ポンプの能力を調節することにより、温度分布ムラが少なく均一で高精度な槽内温度環境を実現します。また、さらに強力な外部循環に対応するハイパワーポンプへの換装オプションも用意され、ジャケット式容器や温度評価試験のテストベッド、熱交換器などに対する強力な低温高温熱媒循環恒温槽としての利用も可能で用途がさらに広がります。

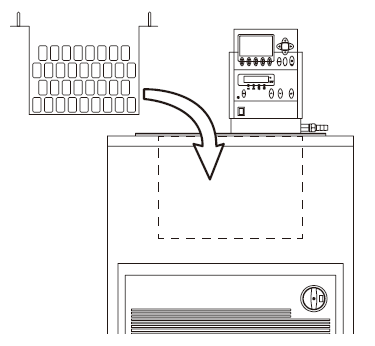

◆ 大型水槽への浸漬用途目的として
広大な水槽を活用し、テストピースの温度衝撃試験や、試験装置そのものを浸漬した温度依存性評価試験などを行うことができます。

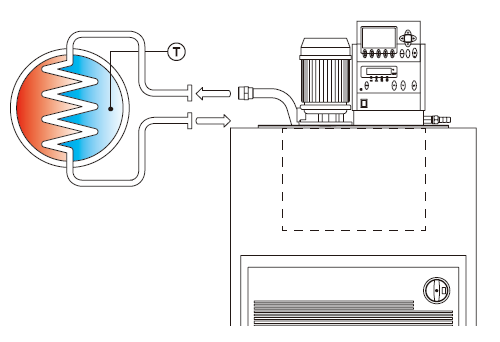

◆ 強力な冷凍強力な冷凍機をもつ低温高温循環恒温槽として機をもつ低温高温循環恒温槽として
パワフルで堅牢な外部循環用ポンプにより、ジャケット式容器や熱交換器に対して急速な温度変化を与えるための強力循環恒温槽としての利用が可能です。
特徴

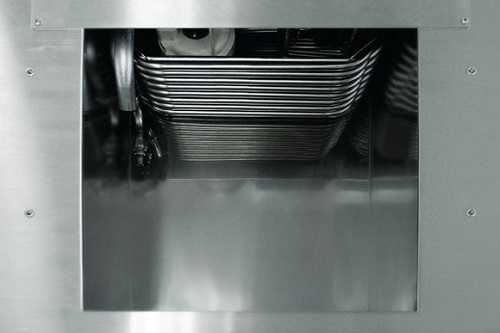

◆ 親切設計の大容量水槽
広い開口部かつ突起物のない槽内の設計により大容量のスペースを無駄なく有効活用できます。バスエッジヒーティングシステムを搭載し低温運転時における槽フタや開口部周辺の結露を抑えます。槽内細部へは容易にアクセスできるため、熱媒槽液の状態確認や定期交換、槽内の清掃といった日常のメンテナンスも複雑な作業を伴わずおこなえる親切設計です。
◆ 極めてパワフルでありながら精密かつ静粛な冷凍機運転
設定温度に対して槽内の冷却が必要と判断すると冷凍機を自動で起動します。専用スイッチによるマニュアル運転ではなく、設定温度を入力するだけの自動制御運転のため誤操作による昇温や高温運転の継続を防ぎ、安心安全な運用が可能です。

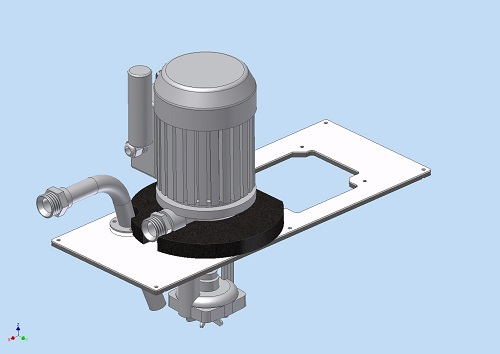

◆ 外部循環先への強力循環をアシストするハイパワーポンプ（工場出荷時オプション）
イマージョンタイプのハイパワーポンプを組み合わせることにより、装置槽内で制御された熱媒を試験機やジャケット容器などの対象物へ強力かつ安定的に外部循環することができます。
■ オプション１
最大吐出圧：0.9 bar
最大吐出量：90 L/min
推奨使用温度範囲：-100℃～150℃
■ オプション 2
最大吐出圧：3.2 bar
最大吐出量：40 L/min
◆ 標準装備インターフェース
Pt100温度センサー接続コネクタを標準装備しているので温度センサーを接続するだけで外部の任意点の温度信号による外部温度制御機能を利用することができます。操作を行うコマンドモジュール背面にはRS232/485通信インターフェースを標準装備し外部PCやPLCなどとの通信、連携を可能にします。

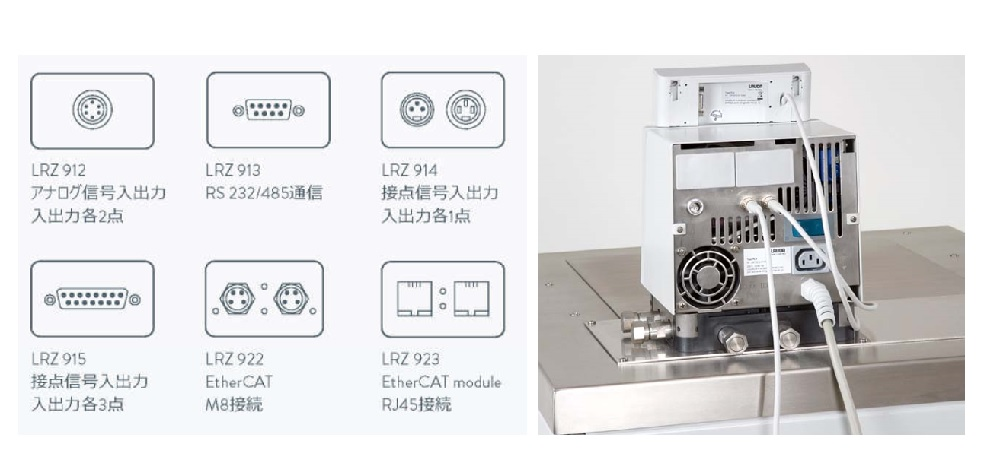

◆ 機能拡張インターフェース
多くのLAUDA社製恒温槽に共通する機能拡張インターフェースモジュールの追加装着が可能です。モジュールにはアナログ信号や接点信号の入出力、RS-232/485やEthernet、Profibusでの通信機能などを追加する各種バリエーションの用意があり、これらを搭載するためのスロットを装置正面に設けているので後からの追加装着も容易です。
【用途例】
- 研究開発、実験、分析、品質管理における精密温度制御
- 電気/電子デバイスや各種材料・部品・製品の温度特性評価
- 化学、医薬反応装置の精密温度制御
- 各種温度センサーの品質評価や校正 など
主要産業
- 自動車
- バイオ医薬品・バイオ技術
- 化学
- 建設
- 化粧品・パーソナルケア
- エレクトロニクス
- エネルギー
- 環境
- 食品・飲料
- 石油・ガス
- 医薬品
- ポリマー、プラスチック、ゴム
LAUDA社–ドイツで1956年に創業し、現在では世界9か国に12拠点に展開している恒温槽のマーケットリーダーです。LAUDA社の製品の品揃えは幅広く、基礎的なラボラトリー用途から高精度な品質管理、パワフルな加熱冷却能力を要求される生産プロセスまで液体温度調節分野の多くを網羅しております。特に自動車、化学/製薬、半導体、実験室/医療業界の分野で信頼できるパートナーとして、高品質な製品を提供するだけでなく、製品アドバイスを含めたサポート体制についても世界最高を目指します。
