LAUDA【プロシリーズ】プロフェッショナル用途向け低温高温循環恒温槽 （外部循環専用モデル）
コンパクト、高効率、高出力で妥協のない高性能な温度制御を実現するベンチマーク
LAUDAプロシリーズは循環槽液の温度制御分野における極めて高いレベルの要求を定評と実績のあるこだわりの技術で一切の妥協なく実現するプロフェッショナル用途向け恒温槽シリーズです。均一な温度分布精度と安定性を実現した水槽内での浸漬用途目的に特化したバスサーモスタットシリーズと、強力な加熱冷却能力とフレキシブルな外部循環ポンプを搭載した外部循環専用のサーキュレーションサーモスタットシリーズの2ラインアップを用意しました。本ページではサーキュレーションサーモスタット（外部循環専用）シリーズについてご紹介します。

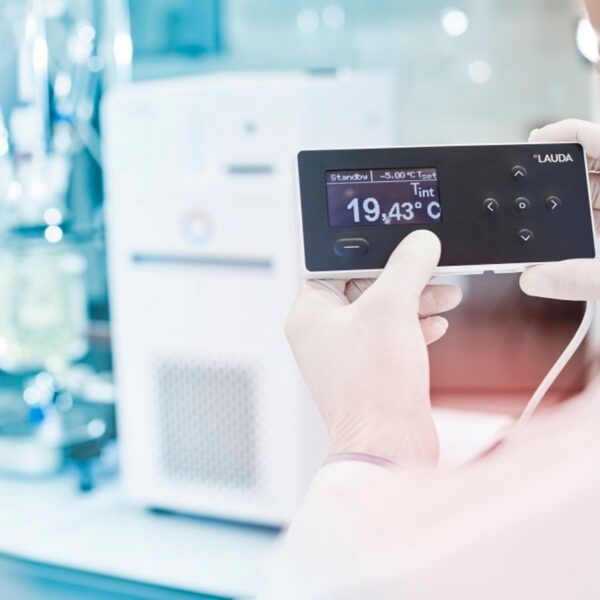

ベースコントロールユニット
- 高輝度でハイコントラストなOLEDモノクロームディスプレイ
- 直観的な操作が可能なプッシュキーによる簡単操作体系
- 1種類、計50ステップの時間-温度プログラム運転機能搭載
- ユーザーによる1点校正機能搭載
- 装置本体からの取り外し/装着が容易なマグネット着脱式を採用
- 最長50mまでのケーブル延長可能

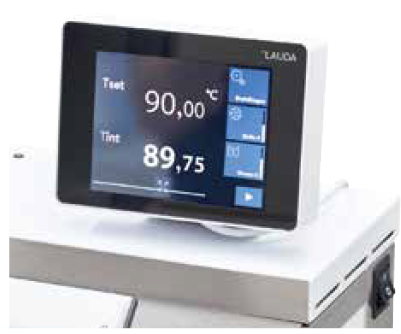

コマンドタッチコントロールユニット
（製品名末尾に”C”が加わります）
- 5.7型TFTカラータッチスクリーン
- メイン表示部に各機能のアイコンを効率よく配置、直観操作可能
- 温度推移グラフ表示、拡大/縮小、表示移動をタッチ操作可能
- 100種類、各50ステップの温度-時間プログラム運転機能搭載
- ユーザーによる1点校正機能搭載
- ウィークリータイマー、カウントダウンタイマー機能搭載
- USBメモリへの温度履歴データエクスポート
- 最大20ユーザーの識別登録、機能制限機能搭載
- 装置本体からの取り外し/装着が容易なマグネット着脱式を採用
- 最長50mまでのケーブル延長可能
◆ ベースコントロールユニット
- 高輝度でハイコントラストなOLEDモノクロームディスプレイ
- 直観的な操作が可能なプッシュキーによる簡単操作体系
- 1種類、計50ステップの時間-温度プログラム運転機能搭載
- ユーザーによる1点校正機能搭載
- 装置本体からの取り外し/装着が容易なマグネット着脱式を採用
- 最長50mまでのケーブル延長可能
◆ コマンドタッチコントロールユニット
（製品名末尾に”C”が加わります）
- 5.7型TFTカラータッチスクリーン
- メイン表示部に各機能のアイコンを効率よく配置、直観操作可能
- 温度推移グラフ表示、拡大/縮小、表示移動をタッチ操作可能
- 100種類、各50ステップの温度-時間プログラム運転機能搭載
- ユーザーによる1点校正機能搭載
- ウィークリータイマー、カウントダウンタイマー機能搭載
- USBメモリへの温度履歴データエクスポート
- 最大20ユーザーの識別登録、機能制限機能搭載
- 装置本体からの取り外し/装着が容易なマグネット着脱式を採用
- 最長50mまでのケーブル延長可能
ラインナップ・型番
| 運転温度範囲 | ℃ | 80…250 |
|---|---|---|
| ― 外部冷却器併用時 | ℃ | -30…250 |
| 温度設定分解能 | ℃ | 0.01 |
| 温度表示分解能 | ℃ | 0.01 |
| 温度制御安定性 | K | ± 0.01（PID制御方式） |
| 安全等級 | Class Ⅲ FL （引火性/非引火性液体に適合） | |
| 循環ポンプ形式 | バリオフレックスポンプ （8段階出力調節可能） | |
| ヒーター容量 | kW | 1.3 (AC110-120V), 2.5 (AC200-230V) |
| ポンプ最大吐出圧/吸引圧 | bar | 0.7 / 0.4 |
| ポンプ最大吐出/吸引流量 | L/min | 22 / 20 |
| 外部循環ポンプ接続仕様 | M16×1 or 外形φ13mmホースニップル | |
| 本体内充填容量 | L | 2.4…4.4 |
| 保護等級 | IP21 | |
| 騒音レベル | dB | 47 |
| 本体外寸法 | mm | W:250 * D:365 * H:425 |
| 乾燥重量 | kg | 15.5 |
| 標準装備インターフェース | Pt100温度センサー信号 入力用ソケット(LEMO), USB Type-B (ソフトウェアアップデート用), Ethernetインターフェース(RJ45) | |
| 標準付属品 | 外部循環先接続用SUS製ニップル （外径φ13mm） 冷却水配管接続用<真鍮製ニップル （外径φ10mm） | |
| 電源仕様 | AC100-120V; 50/60Hz (消費電力:1.5kW) AC200-230V; 50/60Hz (消費電力:2.7kW) |
[別売アクセサリ]
機能拡張インターフェース
（アナログ入出力、接点入出力、RS232/485通信、Profibus)、
外部温度センサー、配管ホース各種、純正バスリキッド など
| 運転温度範囲 | ℃ | -40…200 |
|---|---|---|
| 温度表示分解能 | ℃ | 0.01 |
| 温度制御安定性 | K | ± 0.01（PID制御方式） |
| 安全等級 | Class Ⅲ FL （引火性/非引火性液体に適合） | |
| 冷却能力 | kW | 0.60（at 20℃） |
| kW | 0.60（at 10℃） | |
| kW | 0.60（at 0℃） | |
| kW | 0.41（at -10℃） | |
| kW | 0.24（at -20℃） | |
| kW | 0.12（at -30℃） | |
| kW | 0.02（at -40℃） | |
| 循環ポンプ形式 | バリオフレックスポンプ （8段階出力調節可能） | |
| ヒーター容量 | kW | 1.3 (AC100V), 1.9 (AC200V) |
| ポンプ最大吐出圧/吸引圧 | bar | 0.7 / 0.4 |
| ポンプ最大吐出/吸引流量 | L/min | 22 / 20 |
| 外部循環ポンプ接続仕様 | M16×1 or 外形φ13mmホースニップル | |
| 本体内充填容量 | L | 2.4…4.4 |
| 保護等級 | IP21 | |
| 騒音レベル | dB | 54 |
| 本体外寸法 | mm | W:300 * D:430 * H:675 |
| 乾燥重量 | kg | 46.0 |
| 標準装備インターフェース | Pt100温度センサー信号 入力用ソケット(LEMO), USB Type-B (ソフトウェアアップデート用), Ethernetインターフェース(RJ45) | |
| 標準付属品 | 外部循環先接続用SUS製ニップル （外径φ13mm） 冷却水配管接続用真鍮製ニップル （外径φ10mm） | |
| 電源仕様 | AC100V; 50/60Hz (消費電力:1.5kW) AC200V; 50/60Hz (消費電力:3.2kW) |
[別売アクセサリ]
機能拡張インターフェース
（アナログ入出力、接点入出力、RS232/485通信、Profibus)、
外部温度センサー、配管ホース各種、純正バスリキッド など
| 運転温度範囲 | ℃ | -45…200 |
|---|---|---|
| 温度表示分解能 | ℃ | 0.01 |
| 温度制御安定性 | K | ± 0.01（PID制御方式） |
| 安全等級 | Class Ⅲ FL （引火性/非引火性液体に適合） | |
| 冷却能力 | kW | 0.80（at 20℃） |
| kW | 0.80（at 10℃） | |
| kW | 0.80（at 0℃） | |
| kW | 0.53（at -10℃） | |
| kW | 0.34（at -20℃） | |
| kW | 0.15（at -30℃） | |
| kW | 0.04（at -40℃） | |
| 循環ポンプ形式 | バリオフレックスポンプ （8段階出力調節可能） | |
| ヒーター容量 | kW | 1.3 (AC100V), 1.9 (AC200V) |
| ポンプ最大吐出圧/吸引圧 | bar | 0.7 / 0.4 |
| ポンプ最大吐出/吸引流量 | L/min | 22 / 20 |
| 外部循環ポンプ接続仕様 | M16×1 or 外形φ13mmホースニップル | |
| 本体内充填容量 | L | 2.4…4.4 |
| 保護等級 | IP21 | |
| 騒音レベル | dB | 54 |
| 本体外寸法 | mm | W:300 * D:430 * H:675 |
| 乾燥重量 | kg | 46.0 |
| 標準装備インターフェース | Pt100温度センサー信号 入力用ソケット(LEMO), USB Type-B (ソフトウェアアップデート用), Ethernetインターフェース(RJ45) | |
| 標準付属品 | 外部循環先接続用SUS製ニップル （外径φ13mm） 冷却水配管接続用真鍮製ニップル （外径φ10mm） | |
| 電源仕様 | AC100V; 50/60Hz (消費電力:1.5kW) AC200V; 50/60Hz (消費電力:3.2kW) |
[ 別売アクセサリ]
機能拡張インターフェース
（アナログ入出力、接点入出力、RS232/485通信、Profibus)、
外部温度センサー、配管ホース各種、純正バスリキッド など
| 運転温度範囲 | ℃ | -50…200 |
|---|---|---|
| 温度表示分解能 | ℃ | 0.01 |
| 温度制御安定性 | K | ± 0.01（PID制御方式） |
| 安全等級 | Class Ⅲ FL （引火性/非引火性液体に適合） | |
| 冷却能力 | kW | 1.50（at 20℃） |
| kW | 1.44（at 10℃） | |
| kW | 1.20（at 0℃） | |
| kW | 0.84（at -10℃） | |
| kW | 0.54（at -20℃） | |
| kW | 0.29（at -30℃） | |
| kW | 0.11（at -40℃） | |
| kW | 0.02（at -50℃） | |
| 循環ポンプ形式 | バリオフレックスポンプ （8段階出力調節可能） | |
| ヒーター容量 | kW | 1.9 (AC200V) |
| ポンプ最大吐出圧/吸引圧 | bar | 0.7 / 0.4 |
| ポンプ最大吐出/吸引流量 | L/min | 22 / 20 |
| 外部循環ポンプ接続仕様 | M16×1 or 外形φ13mmホースニップル | |
| 本体内充填容量 | L | 2.4…4.4 |
| 保護等級 | IP21 | |
| 騒音レベル | dB | 57 |
| 本体外寸法 | mm | W:300 * D:430 * H:675 |
| 乾燥重量 | kg | 47.0 |
| 標準装備インターフェース | Pt100温度センサー信号 入力用ソケット(LEMO), USB Type-B (ソフトウェアアップデート用), Ethernetインターフェース(RJ45) | |
| 標準付属品 | 外部循環先接続用SUS製ニップル （外径φ13mm） 冷却水配管接続用真鍮製ニップル （外径φ10mm） | |
| 電源仕様 | AC200V; 50/60Hz (消費電力:3.2kW) |
[ 別売アクセサリ]
機能拡張インターフェース
（アナログ入出力、接点入出力、RS232/485通信、Profibus)、
外部温度センサー、配管ホース各種、純正バスリキッド など
| 運転温度範囲 | ℃ | -90…200 |
|---|---|---|
| 温度表示分解能 | ℃ | 0.01 |
| 温度制御安定性 | K | ± 0.01（PID制御方式） |
| 安全等級 | Class Ⅲ FL （引火性/非引火性液体に適合） | |
| 冷却能力 | kW | 0.80（at 20℃） |
| kW | 0.77（at 10℃） | |
| kW | 0.74（at 0℃） | |
| kW | 0.72（at -10℃） | |
| kW | 0.70（at -20℃） | |
| kW | 0.68（at -30℃） | |
| kW | 0.64（at -40℃） | |
| kW | 0.56（at -50℃） | |
| kW | 0.39（at -60℃） | |
| kW | 0.21（at -70℃） | |
| kW | 0.09（at -80℃） | |
| kW | 0.01（at -90℃） | |
| 循環ポンプ形式 | バリオフレックスポンプ （8段階出力調節可能） | |
| ヒーター容量 | kW | 1.9 (AC200V) |
| ポンプ最大吐出圧/吸引圧 | bar | 0.7 / 0.4 |
| ポンプ最大吐出/吸引流量 | L/min | 22 / 20 |
| 外部循環ポンプ接続仕様 | M16×1 or 外形φ13mmホースニップル | |
| 本体内充填容量 | L | 2.4…4.4 |
| 保護等級 | IP21 | |
| 騒音レベル | dB | 56 |
| 本体外寸法 | mm | W:390 * D:600 * H:685 |
| 乾燥重量 | kg | 79.0 |
| 標準装備インターフェース | Pt100温度センサー信号 入力用ソケット(LEMO), USB Type-B (ソフトウェアアップデート用), Ethernetインターフェース(RJ45) | |
| 標準付属品 | 外部循環先接続用SUS製ニップル （外径φ13mm） 冷却水配管接続用真鍮製ニップル （外径φ10mm） | |
| 電源仕様 | AC200V; 50/60Hz (消費電力:3.2kW) |
[別売アクセサリ]
機能拡張インターフェース
（アナログ入出力、接点入出力、RS232/485通信、Profibus)、
外部温度センサー、配管ホース各種、純正バスリキッド など
特徴

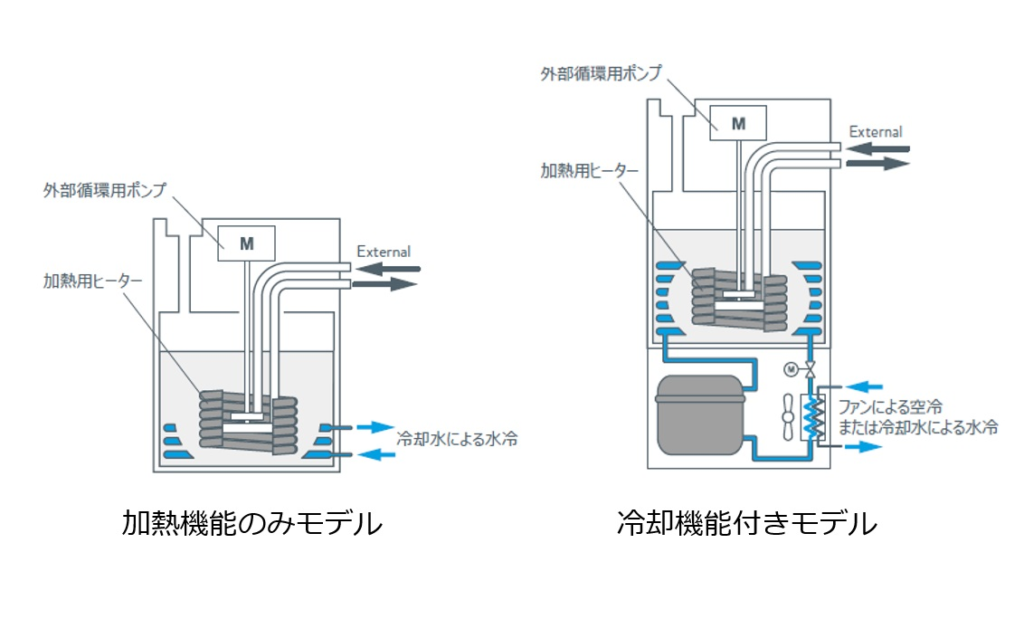

◆ 少量循環量による極めて高い温度制御効率
装置本体内の充填量が2～4Lと極めて少ないので、循環槽液の迅速な加熱冷却と精密な温度制御を高レベルで実現します。また、外部の任意点の温度信号により温度制御を行う外部温度制御機能を標準で装備しています。
◆ エネルギーセービングと精密かつ静粛な冷凍機制御運転
冷凍機出力を無段階に自動制御するスマートクールシステムを搭載し、エネルギー効率に優れた冷却運転自動操作を可能にします。また、外部から冷却水供給による水冷方式と冷却ファンによる空冷方式を併用できるハイブリッド冷却方式により冷却ファンの回転数を自動的に低速制御することができるので、さらに静粛で外部への熱気放出を抑えた運転を実現します。

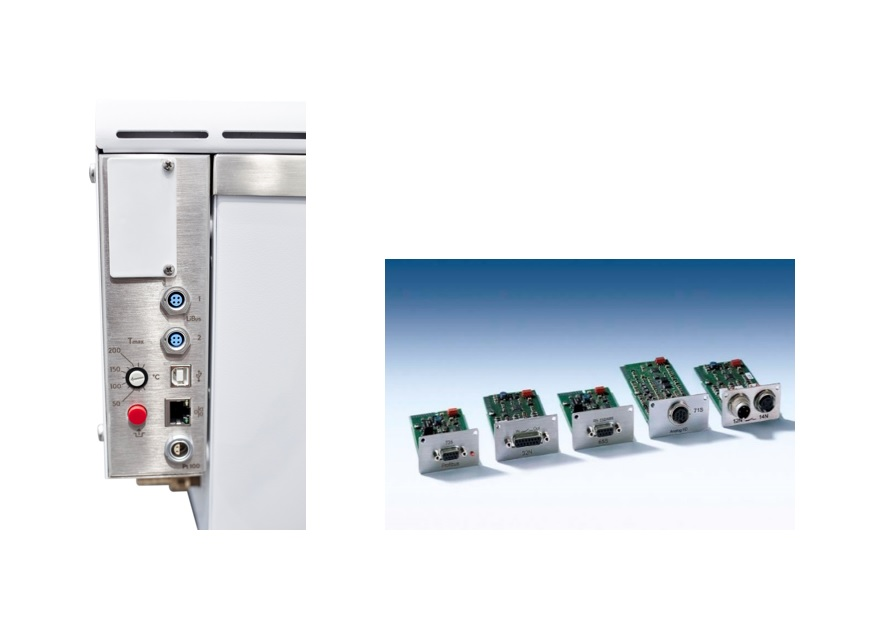

◆ 標準装備インターフェース
Pt100温度センサー接続コネクタを装備しているので温度センサーを接続するだけで外部の任意点の温度信号による外部温度制御機能を利用することができます。さらにUSBインターフェースとEthernet通信インターフェースを標準装備し外部PCやPLCなどとの通信、連携を可能にします。
◆ 機能拡張インターフェース
多くのLAUDA社製恒温槽に共通する機能拡張インターフェースモジュールの追加装着が可能です。モジュールにはアナログ信号や接点信号の入出力、RS-232/485やProfibusでの通信機能などを追加する各種バリエーションの用意があり、これらを搭載するためのスロットを装置本体側面に設けているので後からの追加装着も容易です。
【用途例】
- 研究開発、実験、分析、品質管理における精密温度制御
- 電気/電子デバイスや各種材料・部品・製品の温度特性評価
- 化学、医薬反応装置の精密温度制御 など
主要産業
- 自動車
- バイオ医薬品・バイオ技術
- 化学
- 化粧品・パーソナルケア
- エレクトロニクス
- エネルギー
- 食品・飲料
- 石油・ガス
- 医薬品
- ポリマー、プラスチック、ゴム
LAUDA社–ドイツで1956年に創業し、現在では世界9か国に12拠点に展開している恒温槽のマーケットリーダーです。LAUDA社の製品の品揃えは幅広く、基礎的なラボラトリー用途から高精度な品質管理、パワフルな加熱冷却能力を要求される生産プロセスまで液体温度調節分野の多くを網羅しております。特に自動車、化学/製薬、半導体、実験室/医療業界の分野で信頼できるパートナーとして、高品質な製品を提供するだけでなく、製品アドバイスを含めたサポート体制についても世界最高を目指します。
