LAUDA【インテグラルTシリーズ】プロセス制御用高温低温熱媒循環装置
◆ 幅広い温度域における急速な加熱冷却と高精度な温度調節を可能とする革新テクノロジー
LAUDAインテグラルシリーズは世界に誇る温度制御技術と安全設計ポリシーにさらなる磨きをかけ、研究、開発、製造、試験評価分野におけるダイナミックな加熱/冷却操作に対する絶対の安心と信頼を提供するプロセス制御用熱媒循環装置シリーズです。本ページではインテグラルTシリーズをご紹介します。
◆ スマートな筐体に集約された高出力と安全性

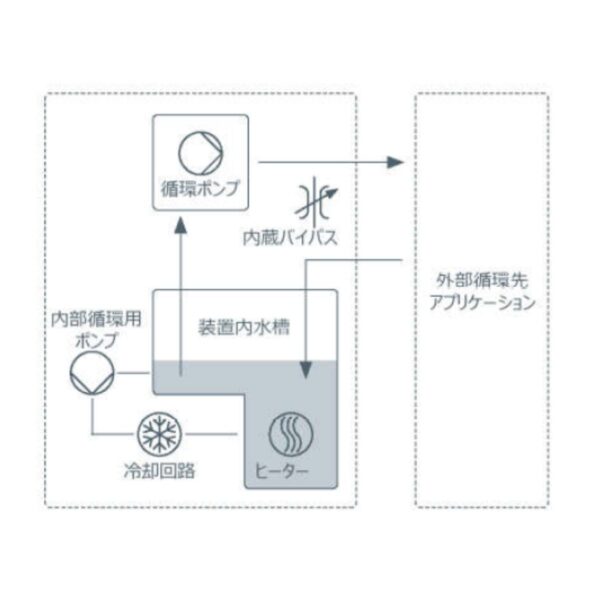

インテグラルシリーズはコンパクトな筐体に高出力ヒーターと強力な冷凍機ユニット、高吐出圧大流量循環ポンプを搭載し、循環熱媒に対して広範囲な温度域におけるダイナミックな加熱冷却と精密な温度制御を可能にします。ヒーター、冷凍機、循環ポンプすべてのコンポーネンツは高度に統合された制御アルゴリズムと多重安全監視機能の下で制御され、長期間安定した連続運転を安心して行うことができます。 インテグラルTシリーズは半密閉式の内蔵水槽内で温度調節された循環熱媒をポンプにより外部に循環させるオーソドックスな構成で、最低-30℃から最高150℃までの運転温度範囲をカバーします。
ラインナップ・型番
| 運転温度範囲 | ℃ | -30…120 | |
|---|---|---|---|
| 推奨周囲換気空間 （前/後/左/右） | cm | 50 / 50 / 50 / 50 | |
| 温度設定分解能 | ℃ | 0.01 | |
| 温度表示分解能 | ℃ | 0.01 | |
| 温度制御安定性 | K | ± 0.05 | |
| 安全クラス | Class Ⅲ FL（引火性/非引火性液体に適合） | ||
| ヒーター容量 | kW | 2.2 | |
| 冷却能力 | kW | 1.40（at 100℃） | |
| kW | 1.40（at 20℃） | ||
| kW | 1.35（at 10℃） | ||
| kW | 1.20（at 0℃） | ||
| kW | 0.80（at -10℃） | ||
| kW | 0.40（at -20℃） | ||
| kW | 0.10（at -30℃） | ||
| 循環ポンプ形式 | イマージョンタイプ プレッシャーポンプ | ||
| ポンプ最大吐出圧 | bar | 3.5 | |
| ポンプ最大吐出量 | L/min | 40 | |
| 外部循環ポンプ接続仕様 | G3/4”オスネジ or 内径3/4”ホース用ニップル | ||
| バイパスバルブ | ゲートタイプ（内蔵） | ||
| 本体内最低充填量 | L | 3.6 | |
| 本体内最大充填量 | L | 8.7 | |
| 保護等級 | IP21 | ||
| 騒音レベル | dB | 61 | |
| 本体外寸法 | mm | W:430 * D*550 * H:760 | |
| 乾燥重量 | kg | 76.0 | |
| 標準装備インターフェース | Pt100温度センサー信号 入力用ソケット(LEMO), USB Type-A / Type-B, Ethernetインターフェース(RJ45), 警報出力(A接/B接)1点 | ||
| 標準付属品 | 外部循環先接続用真鍮製ニップル（外径3/4”） 専用電源ケーブル SUS製アイボルト | ||
| 電源仕様 | AC200V; 50/60Hz (最大消費電流:16A、 最大消費電力:3.2kW) | ||
| [ 別売アクセサリ ] 機能拡張インターフェース（アナログ入出力、接点入出力、RS232/485通信、Profibus)、コマンドタッチコントローラー、外部温度センサー、配管ホース各種、純正バスリキッド など | |||
| 運転温度範囲 | ℃ | -30…120 | |
|---|---|---|---|
| 推奨周囲換気空間 （前/後/左/右） | cm | 50 / 50 / 50 / 50 | |
| 温度設定分解能 | ℃ | 0.01 | |
| 温度表示分解能 | ℃ | 0.01 | |
| 温度制御安定性 | K | ± 0.05 | |
| 安全クラス | Class Ⅲ FL（引火性/非引火性液体に適合） | ||
| ヒーター容量 | kW | 2.2 | |
| 冷却能力 | kW | 2.20（at 100℃） | |
| kW | 2.20（at 20℃） | ||
| kW | 1.90（at 10℃） | ||
| kW | 1.50（at 0℃） | ||
| kW | 1.00（at -10℃） | ||
| kW | 0.60（at -20℃） | ||
| kW | 0.15（at -30℃） | ||
| 循環ポンプ形式 | イマージョンタイプ プレッシャーポンプ | ||
| ポンプ最大吐出圧 | bar | 3.5 | |
| ポンプ最大吐出量 | L/min | 40 | |
| 外部循環ポンプ接続仕様 | G3/4”オスネジ or 内径3/4”ホース用ニップル | ||
| バイパスバルブ | ゲートタイプ（内蔵） | ||
| 本体内最低充填量 | L | 3.6 | |
| 本体内最大充填量 | L | 8.7 | |
| 保護等級 | IP21 | ||
| 騒音レベル | dB | 63 | |
| 本体外寸法 | mm | W:430 * D*550 * H:760 | |
| 乾燥重量 | kg | 80.0 | |
| 標準装備インターフェース | Pt100温度センサー信号 入力用ソケット(LEMO), USB Type-A / Type-B, Ethernetインターフェース(RJ45), 警報出力(A接/B接)1点 | ||
| 標準付属品 | 外部循環先接続用真鍮製ニップル（外径3/4”） 専用電源ケーブル SUS製アイボルト | ||
| 電源仕様 | AC200V; 50/60Hz (最大消費電流:16A、 最大消費電力:3.2kW) | ||
| [ 別売アクセサリ ] 機能拡張インターフェース（アナログ入出力、接点入出力、RS232/485通信、Profibus)、コマンドタッチコントローラー、外部温度センサー、配管ホース各種、純正バスリキッド など | |||
| 運転温度範囲 | ℃ | -30…120 | |
|---|---|---|---|
| 推奨周囲換気空間 （前/後/左/右） | cm | 20 / 20 / 20 / 20 | |
| 温度設定分解能 | ℃ | 0.01 | |
| 温度表示分解能 | ℃ | 0.01 | |
| 温度制御安定性 | K | ± 0.05 | |
| 安全クラス | Class Ⅲ FL（引火性/非引火性液体に適合） | ||
| ヒーター容量 | kW | 2.2 | |
| 冷却能力 | kW | 2.30（at 100℃） | |
| kW | 2.30（at 20℃） | ||
| kW | 2.30（at 10℃） | ||
| kW | 1.90（at 0℃） | ||
| kW | 1.30（at -10℃） | ||
| kW | 0.75（at -20℃） | ||
| kW | 0.35（at -30℃） | ||
| 冷却水給排水最低差圧 | bar | 1 | |
| 冷却水給排水最大差圧 | bar | 5 | |
| 冷却水供給水温（推奨） | ℃ | 10…25 | |
| 冷却水最大消費流量 | L/min | 3.0（水温15℃、給排水差圧3bar時） | |
| 冷却水配管接続仕様 | G3/4”オスネジ or 内径1/2”ホース用ニップル | ||
| 循環ポンプ形式 | イマージョンタイプ プレッシャーポンプ | ||
| ポンプ最大吐出圧 | bar | 3.5 | |
| ポンプ最大吐出量 | L/min | 40 | |
| 外部循環ポンプ接続仕様 | G3/4”オスネジ or 内径3/4”ホース用ニップル | ||
| バイパスバルブ | ゲートタイプ（内蔵） | ||
| 本体内最低充填量 | L | 3.6 | |
| 本体内最大充填量 | L | 8.7 | |
| 保護等級 | IP21 | ||
| 騒音レベル | dB | 58 | |
| 本体外寸法 | mm | W:430 * D*550 * H:760 | |
| 乾燥重量 | kg | 82.0 | |
| 標準装備インターフェース | Pt100温度センサー信号 入力用ソケット(LEMO), USB Type-A / Type-B, Ethernetインターフェース(RJ45), 警報出力(A接/B接)1点 | ||
| 標準付属品 | 外部循環先接続用真鍮製ニップル（外径3/4”） 冷却水配管接続用真鍮製ニップル（外径1/2”） 専用電源ケーブル SUS製アイボルト | ||
| 電源仕様 | AC200V; 50/60Hz (最大消費電流:16A、 最大消費電力:3.2kW) | ||
| [ 別売アクセサリ ] 機能拡張インターフェース（アナログ入出力、接点入出力、RS232/485通信、Profibus)、コマンドタッチコントローラー、外部温度センサー、配管ホース各種、純正バスリキッド など | |||
| 運転温度範囲 | ℃ | -30…120 | |
|---|---|---|---|
| 推奨周囲換気空間 （前/後/左/右） | cm | 50 / 50 / 50 / 50 | |
| 温度設定分解能 | ℃ | 0.01 | |
| 温度表示分解能 | ℃ | 0.01 | |
| 温度制御安定性 | K | ± 0.05 | |
| 安全クラス | Class Ⅲ FL（引火性/非引火性液体に適合） | ||
| ヒーター容量 | kW | 8.0 | |
| 冷却能力 | kW | 5.00（at 100℃） | |
| kW | 5.00（at 20℃） | ||
| kW | 4.50（at 10℃） | ||
| kW | 3.80（at 0℃） | ||
| kW | 2.60（at -10℃） | ||
| kW | 1.50（at -20℃） | ||
| kW | 0.60（at -30℃） | ||
| 循環ポンプ形式 | イマージョンタイプ プレッシャーポンプ | ||
| ポンプ最大吐出圧 | bar | 3.5 | |
| ポンプ最大吐出量 | L/min | 40 | |
| 外部循環ポンプ接続仕様 | G3/4”オスネジ or 内径3/4”ホース用ニップル | ||
| バイパスバルブ | ゲートタイプ（内蔵） | ||
| 本体内最低充填量 | L | 7.2 | |
| 本体内最大充填量 | L | 20.5 | |
| 保護等級 | IP21 | ||
| 騒音レベル | dB | 62 | |
| 本体外寸法 | mm | W:560 * D*550 * H:1325 | |
| 乾燥重量 | kg | 146 | |
| 標準装備インターフェース | Pt100温度センサー信号 入力用ソケット(LEMO), USB Type-A / Type-B, Ethernetインターフェース(RJ45), 警報出力(A接/B接)1点 | ||
| 標準付属品 | 外部循環先接続用真鍮製ニップル（外径3/4”） 専用電源ケーブル SUS製アイボルト | ||
| 電源仕様 | AC400V;3/PE;50Hz & AC460V;3/PE;60Hz (最大消費電流:16A、 最大消費電力:11.0kW) | ||
| [ 別売アクセサリ ] 機能拡張インターフェース（アナログ入出力、接点入出力、RS232/485通信、Profibus)、コマンドタッチコントローラー、外部温度センサー、配管ホース各種、純正バスリキッド など | |||
| 運転温度範囲 | ℃ | -30…120 | |
|---|---|---|---|
| 推奨周囲換気空間 （前/後/左/右） | cm | 20 / 20 / 20 / 20 | |
| 温度設定分解能 | ℃ | 0.01 | |
| 温度表示分解能 | ℃ | 0.01 | |
| 温度制御安定性 | K | ± 0.05 | |
| 安全クラス | Class Ⅲ FL（引火性/非引火性液体に適合） | ||
| ヒーター容量 | kW | 2.2 | |
| 冷却能力 | kW | 6.00（at 100℃） | |
| kW | 6.00（at 20℃） | ||
| kW | 5.50（at 10℃） | ||
| kW | 4.50（at 0℃） | ||
| kW | 3.00（at -10℃） | ||
| kW | 1.60（at -20℃） | ||
| kW | 0.70（at -30℃） | ||
| 冷却水給排水最低差圧 | bar | 3 | |
| 冷却水給排水最大差圧 | bar | 10 | |
| 冷却水供給水温（推奨） | ℃ | 10…25 | |
| 冷却水最大消費流量 | L/min | 14.5（水温15℃、給排水差圧3bar時） | |
| 冷却水配管接続仕様 | G3/4”オスネジ or 内径1/2”ホース用ニップル | ||
| 循環ポンプ形式 | イマージョンタイプ プレッシャーポンプ | ||
| ポンプ最大吐出圧 | bar | 3.5 | |
| ポンプ最大吐出量 | L/min | 40 | |
| 外部循環ポンプ接続仕様 | G3/4”オスネジ or 内径3/4”ホース用ニップル | ||
| バイパスバルブ | ゲートタイプ（内蔵） | ||
| 本体内最低充填量 | L | 7.2 | |
| 本体内最大充填量 | L | 20.5 | |
| 保護等級 | IP21 | ||
| 騒音レベル | dB | 62 | |
| 本体外寸法 | mm | W:560 * D:550 * H:1325 | |
| 乾燥重量 | kg | 150 | |
| 標準装備インターフェース | Pt100温度センサー信号 入力用ソケット(LEMO), USB Type-A / Type-B, Ethernetインターフェース(RJ45), 警報出力(A接/B接)1点 | ||
| 標準付属品 | 外部循環先接続用真鍮製ニップル（外径3/4”） 冷却水配管接続用真鍮製ニップル（外径1/2”） 専用電源ケーブル SUS製アイボルト | ||
| 電源仕様 | AC400V;3/PE;50Hz & AC460V;3/PE;60Hz (最大消費電流:16A、 最大消費電力:11.0kW) | ||
| [ 別売アクセサリ ] 機能拡張インターフェース（アナログ入出力、接点入出力、RS232/485通信、Profibus)、コマンドタッチコントローラー、外部温度センサー、配管ホース各種、純正バスリキッド など | |||
| 運転温度範囲 | ℃ | -30…150 | |
|---|---|---|---|
| 推奨周囲換気空間 （前/後/左/右） | cm | 50 / 50 / 50 / 50 | |
| 温度設定分解能 | ℃ | 0.01 | |
| 温度表示分解能 | ℃ | 0.01 | |
| 温度制御安定性 | K | ± 0.10 | |
| 安全クラス | Class Ⅲ FL（引火性/非引火性液体に適合） | ||
| ヒーター容量 | kW | 8.0 | |
| 冷却能力 | kW | 11.00（at 150℃） | |
| kW | 11.00（at 100℃） | ||
| kW | 11.00（at 20℃） | ||
| kW | 9.50（at 10℃） | ||
| kW | 7.10（at 0℃） | ||
| kW | 4.90（at -10℃） | ||
| kW | 3.00（at -20℃） | ||
| kW | 1.60（at -30℃） | ||
| 循環ポンプ形式 | イマージョンタイプ プレッシャーポンプ | ||
| ポンプ最大吐出圧 | bar | 5.5 | |
| ポンプ最大吐出量 | L/min | 60 | |
| 外部循環ポンプ接続仕様 | M38 * 1.5 | ||
| バイパスバルブ | ゲートタイプ（内蔵） | ||
| 本体内最低充填量 | L | 9.7 | |
| 本体内最大充填量 | L | 25.5 | |
| 保護等級 | IP21 | ||
| 騒音レベル | dB | 69 | |
| 本体外寸法 | mm | W:760 * D:650 * H:1605 | |
| 乾燥重量 | kg | 212 | |
| 標準装備インターフェース | Pt100温度センサー信号 入力用ソケット(LEMO), USB Type-A / Type-B, Ethernetインターフェース(RJ45), 警報出力(A接/B接)1点 | ||
| 標準付属品 | SUS製アイボルト | ||
| 電源仕様 | AC400V;3/PE;50Hz & AC460V;3/PE;60Hz (最大消費電流:25A、 最大消費電力:20.0kW) | ||
| [ 別売アクセサリ ] 機能拡張インターフェース（アナログ入出力、接点入出力、RS232/485通信、Profibus)、コマンドタッチコントローラー、外部温度センサー、配管ホース各種、純正バスリキッド など | |||
| 運転温度範囲 | ℃ | -30…150 | |
|---|---|---|---|
| 推奨周囲換気空間 （前/後/左/右） | cm | 20 / 20 / 20 / 20 | |
| 温度設定分解能 | ℃ | 0.01 | |
| 温度表示分解能 | ℃ | 0.01 | |
| 温度制御安定性 | K | ± 0.10 | |
| 安全クラス | Class Ⅲ FL（引火性/非引火性液体に適合） | ||
| ヒーター容量 | kW | 16.0 | |
| 冷却能力 | kW | 13.00（at 150℃） | |
| kW | 13.00（at 100℃） | ||
| kW | 13.00（at 20℃） | ||
| kW | 10.00（at 10℃） | ||
| kW | 7.60（at 0℃） | ||
| kW | 5.40（at -10℃） | ||
| kW | 3.40（at -20℃） | ||
| kW | 1.70（at -30℃） | ||
| 冷却水給排水最低差圧 | bar | 3 | |
| 冷却水給排水最大差圧 | bar | 10 | |
| 冷却水供給水温（推奨） | ℃ | 10…25 | |
| 冷却水最大消費流量 | L/min | 15.5（水温15℃、給排水差圧3bar時） | |
| 冷却水配管接続仕様 | G3/4”オスネジ or 内径1/2”ホース用ニップル | ||
| 循環ポンプ形式 | イマージョンタイプ プレッシャーポンプ | ||
| ポンプ最大吐出圧 | bar | 5.5 | |
| ポンプ最大吐出量 | L/min | 60 | |
| 外部循環ポンプ接続仕様 | M38 * 1.5 | ||
| バイパスバルブ | ゲートタイプ（内蔵） | ||
| 本体内最低充填量 | L | 9.7 | |
| 本体内最大充填量 | L | 25.5 | |
| 保護等級 | IP21 | ||
| 騒音レベル | dB | 59 | |
| 本体外寸法 | mm | W:760 * D:650 * H:1605 | |
| 乾燥重量 | kg | 214 | |
| 標準装備インターフェース | Pt100温度センサー信号 入力用ソケット(LEMO), USB Type-A / Type-B, Ethernetインターフェース(RJ45), 警報出力(A接/B接)1点 | ||
| 標準付属品 | 冷却水配管接続用真鍮製ニップル（外径1/2”） SUS製アイボルト | ||
| 電源仕様 | AC400V;3/PE;50Hz & AC460V;3/PE;60Hz (最大消費電流:25A、 最大消費電力:20.0kW) | ||
| [ 別売アクセサリ ] 機能拡張インターフェース（アナログ入出力、接点入出力、RS232/485通信、Profibus)、コマンドタッチコントローラー、外部温度センサー、配管ホース各種、純正バスリキッド など | |||
【特徴】
◆ ユーザーフレンドリーオペレーション
全てのインテグラルシリーズには運転に必要な操作や各種設定をソフトキーにより直観的かつストレスフリーに行うことができる高輝度カラーTFTディスプレイを採用したコントロールパネルが装備されています。装置パラメーターの確認はもちろん、温度制御履歴を視覚的に確認できるカラーグラフ表示機能も搭載しています。
◆ コマンドタッチコントローラーによる高度な遠隔操作
マルチタッチスクリーンでより高機能な別売アクセサリのコマンドタッチコントローラーの装着することが可能です。有線で最長50mまで延長でき、装置本体から離れた場所からも快適な操作環境を提供します。よりワイドな温度履歴グラフ表示機能やユーザーID登録によるセキュリティ向上機能などさらなる利便性の向上に貢献します。
◆ 内蔵バイパスバルブを標準装備
インテグラルTシリーズにおいては内蔵されるバイパスバルブの手動開閉により外部への循環流量/吐出圧の増減を行います。圧力変化にデリケートなガラス製反応容器との組み合わせにおいてもデジタル式吐出圧力表示機能や最大圧力制限機能で安全な運転が行えます。
◆ 標準装備インターフェース
Pt100温度センサー接続コネクタを装備しているので温度センサーを接続するだけで外部の任意点の温度信号による外部温度制御機能を利用することができます。さらにUSBインターフェースとEthernet通信インターフェース、警報接点出力を標準装備し外部PCやPLCなどとの通信、連携を可能にします。
◆ 機能拡張インターフェース
多くのLAUDA社製恒温槽に共通する機能拡張インターフェースモジュールの追加装着が可能です。モジュールにはアナログ信号や接点信号の入出力、RS-232/485やProfibusでの通信機能などを追加する各種バリエーションの用意があり、これらを搭載するためのスロットを装置本体側面に設けているので後からの追加装着も容易です。
◆ 高性能でありながらユーザーフレンドリーを実現する親切機能の数々
スマートクールシステム：
冷凍機出力を必要に応じて無段階に自動制御することができるLAUDA社独自の冷凍機制御システムです。全運転温度域で無駄なエネルギー消費を抑えるとともにダイナミックで高精度な温度制御を実現します。
槽液管理メニュー：
あらかじめ登録されているLAUDA社純正バスリキッドリストの中から使用する槽液種類を選択するだけで最適な運転温度幅の上下限設定や能力の制限が自動的に設定されます。純正以外の槽液についても必要な温度特性を登録することで同様の安全機能を有効にすることができます。
ユーザー登録機能：
別売アクセサリのコマンドタッチコントロールユニットには登録するユーザー毎に操作可能な機能やメニューを指定・制限することができるユーザーID登録機能が装備されています。運転開始/停止や設定温度の変更などの基本的な機能のみを標準オペレーターにのみ開放し無用な誤操作を防止したり運転履歴データのメモリ書き出しや装置設定の変更などの権限を制限するなどセキュリティ管理の面でも有効です。
【用途例】
◆化学産業、医薬品産業での活用事例
- ステンレス製、ガラス製ジャケット式反応装置の精密温度制御
- シングルユースバイオリアクターの温度制御
- パイロットスケール反応装置のプロセス評価
- フローリアクターの精密温度制御 など
◆自動車産業での活用事例
- エンジン、モーター、バッテリー、コンバーターなどの繰り返し性能評価
- その他、自動車用部品・材料・燃料の環境性能・品質評価 など
◆機械産業、電機/電子産業での活用事例
- 高分子材料加工における金型や混錬機の温度制御
- 電機/電子部品の高精度な性能依存性評価
- 半導体製造装置の精密温度制御 など
◆航空宇宙産業への適用
- 宇宙空間環境シミュレーション
- 航空宇宙用工業材料の環境性能や品質評価 など
主要産業
- 自動車
- 化学
- 建設
- 化粧品・パーソナルケア
- エレクトロニクス
- エネルギー
- 食品・飲料
- 石油・ガス
- 医薬品
- ポリマー、プラスチック、ゴム
Brand
LAUDA社–ドイツで1956年に創業し、現在では世界9か国に12拠点に展開している恒温槽のマーケットリーダーです。LAUDA社の製品の品揃えは幅広く、基礎的なラボラトリー用途から高精度な品質管理、パワフルな加熱冷却能力を要求される生産プロセスまで液体温度調節分野の多くを網羅しております。特に自動車、化学/製薬、半導体、実験室/医療業界の分野で信頼できるパートナーとして、高品質な製品を提供するだけでなく、製品アドバイスを含めたサポート体制についても世界最高を目指します。
