製品概要
パイプタイトという解決策
密閉性を長期的に確保、衛生的な環境を確立
フレキシブルな設計のため、配管の傾斜、位置ずれ、あるいは配管の動きにも関わらず、配管周囲を確実にシールします。また、非常に高い耐久性を誇り、長期的にご使用いただけます。
施工の手間と時間の削減
ステンレス製取り付けリングとネジでしっかりと固定。コーキング不要のため素早い施行が可能。施行者を問わず均一な仕上がりを実現します。
振動を抑制する構造
振動による騒音を吸収する効果あり。CIP洗浄時の水撃（ウォーターハンマー）や地震による配管の振動対策にもなり、将来における改修費用も削減。

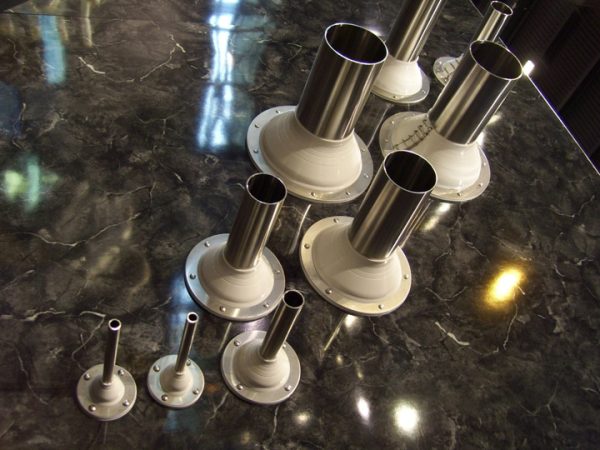

スタンダード新設用
パイプタイトスタンダードはステンレスカバーが付いた標準的なタイプです。カットの手間を省いたプレカットモデルも提供します。
リカバー既設用
パイプタイトリカバーは設置済みの配管に簡単に取り付け可能です。専用の留め金で密閉性を確保します。
フラット目止め用
パイプタイトのステンレスカバーが付いたフラットタイプです。使わなくなった貫通口の目止めにも最適です。
スリーブ ロボットアーム用
パイプタイトのスリーブが管の中を貫通する管に対応します。ロボットアームなどの柔軟な動きにも対応できます。
高密閉グロメットシリーズ
パイプタイトのグロメット/グロメットミニは指定サイズの貫通口にはめ込むタイプです。工作機械、ロボットのケーブルなどに対応します。
純正アンカー（打ち込み式）
密閉性を保ち耐久性に優れるアンカーを2種類提供します。
特長
食品工場・医薬品工場、クリーンルームなどでは、壁貫通部からの異物混入が大きな課題です。従来のコーキングでは、施工後のひび割れや劣化による再施工が必要でしたが、「パイプタイト」は、このような問題を根本から解決するシリコン製シーリングプレートです。
1. 防虫・防水・防塵 異物混入対策に最適！
完全密閉構造：水、ほこり、虫、カビなどの異物混入を防止、高いサニタリー性を実現
FDA認証取得：食品工場・医薬品工場に最適！全世界で実績
2. 施工が簡単！コーキング不要で工期短縮！
コーキングひび割れの心配なし
乾燥時間不要で取り付けの時間短縮に
アンカーやボルトで簡単取り付け
3. 長期耐久性により安心な衛生環境を実現！
高耐久性：加速腐食試験150年、屋外使用対応
耐熱・耐薬品性：-40℃～250℃、洗剤での洗浄可能
コーキングやパテ不使用のため、経年劣化による、ひび割れの心配なし
地震や機械の振動、CIP洗浄時の水撃の影響を軽減
衛生的な壁貫通部のシーリングには「パイプタイト」が最適！
仕様
新設の配管に使用できます。配管外径に対応するようガイドに沿ってカットし、配管にはめ込みます。ステンレス製の固定具をビスなどで止めて固定します。他のシーリングは必要なく、高い密閉性を保つことができます。
IP34認証済み（※スタンダート0-25および0-65のみ）

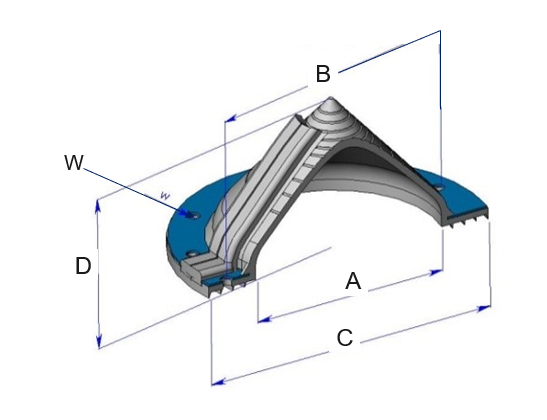

| 品名 | 部品番号 | 対応パイプ 直径 | A | B | C | D | 穴径 W | 穴数 |
| スタンダード 0-25 | 317101P | 30-Dec | 30 | 57 | 70 | 52 | 4.5 | 4 |
| スタンダード 0-65 | 317102P | Dec-65 | 64 | 91 | 106 | 60 | 4.5 | 4 |
| スタンダード 0-95 | 317 103P | Dec-95 | 100 | 128 | 147 | 78 | 4.5 | 6 |
| スタンダード 70-135 | 317 104P | 70-135 | 140 | 168 | 187 | 64 | 4.5 | 6 |
| スタンダード 100-180 | 317 105P | 100-180 | 180 | 213 | 237 | 84 | 4.5 | 10 |
| スタンダード 165-380 | – | 165-380 | 434 | 467 | 490 | 200 | 4.5 | 20 |
| 商品名 | 部品番号 | 対応パイプ 直径 | A | B | C | D | 穴径 W | 穴数 |
| プレカット 1インチ (0-25) | 317 106P | 24-30 | 30 | 57 | 70 | 52 | 4.5 | 4 |
| プレカット 1.5インチ (0-65) | 317 107P | 35-39 | 64 | 91 | 106 | 60 | 4.5 | 6 |
| プレカット 1.9インチ (0-65) | 317 113P | 40-49 | 64 | 91 | 106 | 60 | 4.5 | 6 |
| プレカット 2インチ (0-65) | 317 108P | 48-58 | 64 | 91 | 106 | 60 | 4.5 | 6 |
| プレカット 2.5インチ (0-65) | 317 109P | 59-69 | 64 | 91 | 106 | 60 | 4.5 | 6 |
| プレカット 3インチ (0-95) | 317 110P | 70-84 | 100 | 128 | 147 | 78 | 4.5 | 6 |
| プレカット 4インチ (70-135) | 317 111P | 100-109 | 140 | 168 | 187 | 64 | 4.5 | 6 |
| プレカット 6インチ (100-180) | 317 112P | 150-164 | 180 | 213 | 237 | 84 | 4.5 | 10 |
| * （ ）内はベースとなるサイズ(mm) | ||||||||
既設の配管のシーリング用です。スプリットが入っているので、既設の配管にはめ込むことができます。はめ込んだ後、付属の部品でかしめます。本体のみで密閉できるので、シーリング剤は不要です。
設置方法（動画）はこちら

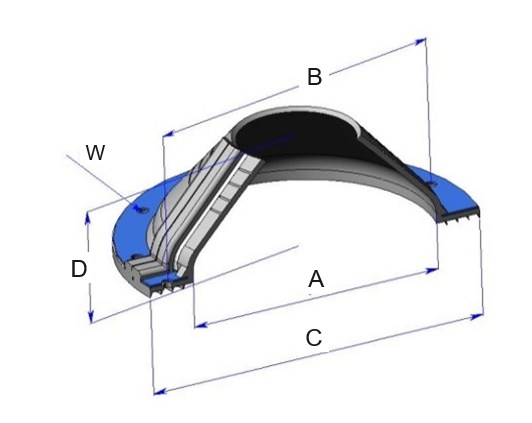

| 商品名 | 部品番号 | 対応パイプ 直径 | A | B | C | D | 穴径 W | 穴数 |
| リカバー 0-65 | 317 151P | 12-65 | 64 | 91 | 106 | 60 | 6.5 | 7 |
| リカバー 0-95 | 317 152P | 12-95 | 100 | 128 | 147 | 78 | 6.5 | 7 |
| 商品名 | 部品番号 | 対応パイプ 直径 | A | B | C | D | 穴径 W | 穴数 |
| リカバー 70-135 | 317 153P | 70-135 | 140 | 168 | 187 | 64 | 6.5 | 7 |
| リカバー 100-180 | 317 154P | 100-180 | 180 | 213 | 237 | 84 | 6.5 | 10 |
| リカバー 125-175 | 317 128P | 125-275 | 280 | 313 | 337 | 137 | 6.5 | 14 |
| リカバー 165-380 | 317 155P | 165-380 | 434 | 467 | 490 | 200 | 6.5 | 20 |
新設の配管貫通部に使用できます。スタンダー トとは異なり、規定サイズに切り抜かれた貫通口に直接はめ込みます。ビスを使用しないため、コンタミのリスクを軽減できます。
IP34認証済み（※グロメット0-25および0-65のみ）
| 商品名 | 部品番号 | 対応パイプ 直径 | A | B | C | D |
| グロメット 0-25 | 317 130 | 6A-10A | 48 | 36 | 1.2-3.0 | 45 |
| グロメット 0-65 | 317 131 | 6A-50A | 82 | 70 | 1.2-3.0 | 57 |
| グロメット 0-95 | 317 132 | 6A-80A | 120 | 106 | 1.2-3.0 | 75 |
| 商品名 | 部品番号 | 対応パイプ 直径 | A | B | C | D |
| グロメット 70-135 | 317 133 | 65A-100A | 160 | 146 | 1.2-3.0 | 61 |
| グロメット 100-180 | 317 134 | 90A-150A | 202 | 186 | 1.2-3.0 | 77 |
移設などで使用しなくなった貫通口の仕舞いに最適です。厚みが無く、すっきりとした形状で景観の向上にもなります。必要に応じて再度配管できるよう、カットするためのガイド（溝）が付いています。
| 商品名 | A | B | C | D | 穴径 W | 穴数 |
| フラット 0-25 | 30 | 57 | 70 | 8 | 6.5 | 4 |
| フラット 0-65 | 64 | 91 | 106 | 8 | 6.5 | 4 |
| フラット 0-95 | 100 | 128 | 147 | 8 | 6.5 | 4 |
| フラット 0-135 | 140 | 168 | 187 | 8 | 6.5 | 4 |
パイプの中にパイプを通す「パイプ in パイプ」施工に最適です。シリコンゴムが圧着しますので、ビスやシーリングなしで施工できます。設置できる配管径が決められています。
| 商品名 | A | 対応パイプ 直径 |
| スリーブ 100 x 0-75 | 100 | 0-75 |
| スリーブ 150 x 0-135 | 150 | 0-135 |
| スリーブ 200 x 0-180 | 200 | 0-180 |
| スリーブ（既設用） 100 x 0-75 | 100 | 0-75 |
6～12㎜ のチューブ配線の仕舞いに最適です。16mmの貫通口にはめ込むだけで簡単に施工できます。1.2～3.0mmの厚みに対応します。
IP66/68 認証*
*
IP6X： 完全な防護構造
IPX6： 3mの距離から全方向に12.5L/分
IPX8： 水面下1800mmで30分間、水中に没しても水が浸入しない
| 商品名 | チューブ外径 (mm) | A | B | C | D |
| グロメットミニ6 | 70-135 | 22 | 16 | 1.2 – 3.0 | 33 |
| グロメットミニ8 | 100-180 | 22 | 16 | 1.2 – 3.0 | 31 |
| グロメットミニ10 | 125-275 | 22 | 16 | 1.2 – 3.0 | 32 |
| グロメットミニ12 | 165-380 | 22 | 16 | 1.2 – 3.0 | 30 |
主要産業
- 建設
サプライヤー情報： レイクプロダクツ社 （Lake Products） ニュージーランド・オークランドで1992年に創業。配管に関する設備を専門に開発・製造しています。2005年には「パイプタイト」の名称で、配管と壁の貫通部を密閉する商品を開発し、特許を取得しました。装着し易く、密閉性を確保することが出来る為、大手食品・飲料メーカー、医薬品・化学製品プラントで広く導入されています。
